Typy a sprievodca výberom spojovacích skriniek pre optické vlákna

Poškodené spoje vlákien spôsobujú 43% porúch v sieti. Výber správneho spojovacieho krytu predchádza nákladným prestojom a zabezpečuje dlhodobú spoľahlivosť signálu. Spojovacie kryty vlákien chránia citlivé optické spojenia pred vlhkosťou, prachom a fyzickým poškodením. Dodávajú sa v rôznych typoch pre rôzne prostredia (vnútorné/vonkajšie), spôsoby utesnenia (mechanické/teplom zmršťovacie) a kapacity jadier (12-96 jadier). Správna voľba závisí od podmienok inštalácie a potrieb údržby [^1]. Mnoho inžinierov ľutuje, že vyberali kryty len na základe ceny. Ukážem vám, ako prispôsobiť typy krytov konkrétnym požiadavkám vášho projektu.

Čo je to spojovacia skrinka?

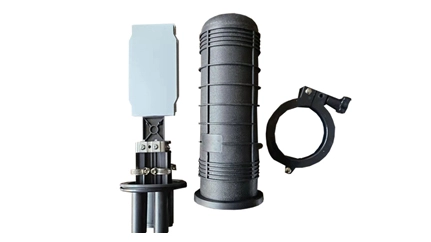

Predstavte si, že stratíte všetko internetové pripojenie, pretože veverička prehryzla odkryté spoje vlákien. Spojovacie skrinky tomuto nočnému môru zabránia. Spojovacia skrinka pre optické vlákna je ochranný kryt, ktorý chráni zvarové spoje vlákien. Poskytuje mechanickú ochranu, environmentálne tesnenie (IP68 pre vonkajšie použitie) a organizované vedenie káblov [^2].

Základné funkcie spojovacích skriniek

① Mechanická ochrana

Chráni vlákna pred ohybom, rozdrvením a poškodením zvieratami

Kovové/plastové kryty odolávajú nárazom až do tlaku 500 N

② Environmentálne tesnenie

③ Organizácia káblov

Modulárne vaničky umožňujú označené a prístupné spoje

Typická kapacita: 12/24/48/96 vlákien V spoločnosti Junpu pridávame farebne odlíšené vaničky a predinštalované tesnenia pre zjednodušenie inštalácie [^5].

Základná konštrukcia spojovacej skrinky pre optické vlákna

Typická spojovacia skrinka pre optické vlákna sa skladá z niekoľkých kľúčových komponentov, ktoré spolupracujú na ochrane a organizácii zvarových spojov. Štandardné skrinky obsahujú: 1) Kryt, 2) Svorky na upevnenie káblov, 3) Spojovacie vaničky, 4) Tesniaci systém. Vonkajšie modely navyše obsahujú UV-odolné materiály a vodotesné porty [^5].

Vysvetlenie kritických komponentov

1. Materiály krytu

PP technický plast: Ľahký (0,8 – 1,2 kg), cena 8 – 15 USD

Zliatina hliníka: Výkonný (2 – 3 kg), cena 25 – 40 USD, vhodnejší pre oblasti s vysokými vibráciami

2. Typy spojovacích vaničiek

Zásobníkové vaničky (každá pojme 12 spojov)

Výklopné vaničky pre ľahší prístup 3. Porovnanie tesniacich systémov

Typy spojovacích skriniek

Naučte sa vybrať správny typ hneď na prvýkrát. Skrinky sú kategorizované podľa: 1) Prostredia (vnútorné/vonkajšie), 2) Typu tesnenia (mechanické/teplom zmršťovacie), 3) Kapacity vlákien (12 – 96 vlákien). Každý typ slúži na iné potreby projektu [^6].

Podľa prostredia inštalácie

Vonkajšie skrinky

1. Musia spĺňať normu IP68

2. Náš model GJS-D001 zvláda tajfúnové podmienky (testované pri nárazoch vetra 160 km/h)

3. Typické použitie:

• Telegrafné stĺpy

• Podzemné káblovody Vnútorné skrinky

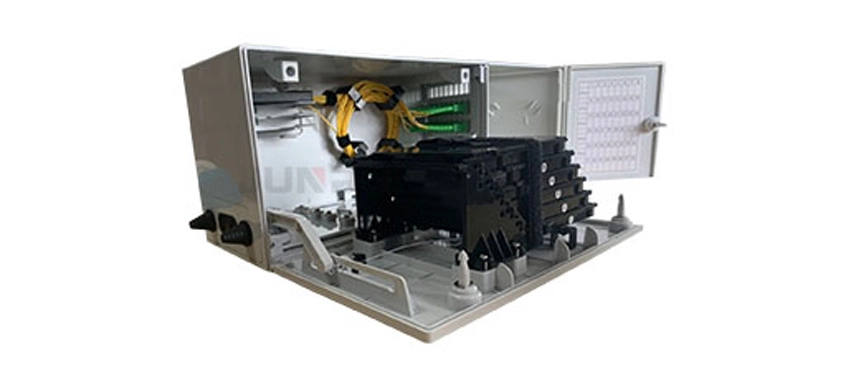

Vnútorné skrinky

1. Kompaktné rozmery (napr. 200×150×60 mm)

2. Nástenné modely šetria miesto

3. Kľúčové vlastnosti:

• Materiály spomaľujúce horenie (hodnotenie UL94 V-0)

• Prístup bez náradia pre častú údržbu

Podľa tesniacej konštrukcie

Porovnanie typov tesnenia

Podľa kapacity vlákien

• 12 vlákien: Vhodné pre malé inštalácie, ako sú domáce alebo jednobodové pripojenia.

• 24 vlákien: Ideálne pre malé sieťové uzly so strednou kapacitou vlákien.

• 48 vlákien: Vhodné pre stredne veľké siete, ako sú inštalácie FTTH (Fiber to the Home) alebo FTTB (Fiber to the Building).

• 96 vlákien: Navrhnuté pre rozsiahle chrbtové alebo tranzitné siete, kde sú potrebné vysoko-hustotné spojenia vlákien.

Ako vybrať správnu spojovaciu skrinku pre optické vlákna

Namiesto toho postupujte podľa týchto 5 výberových kritérií. Skrinky vyberajte na základe: 1) Prostredia inštalácie, 2) Potrebného počtu vlákien (súčasný + budúci), 3) Požadovanej úrovne ochrany, 4) Frekvencie údržby, 5) Rozpočtových obmedzení [^3].

Kontrolný zoznam pre výber

1. Faktory prostredia

Vonkajšie: Vyberte IP68 s UV ochranou

Vysoká vlhkosť: Teplom zmršťovacie alebo gélové tesnenia

2. Potreby škálovateľnosti

3. Analýza celkových nákladov

Mechanické tesnenia: Nižšia počiatočná cena (15 USD), ale vyššia údržba

Znovuotvárateľné: Vyššia počiatočná cena (50 USD), ale životnosť 10 rokov Prípadová štúdia: Indonézsky ISP znížil poruchovosť o 68 % po prechode na naše IP68 kupolové skrinky [^1].

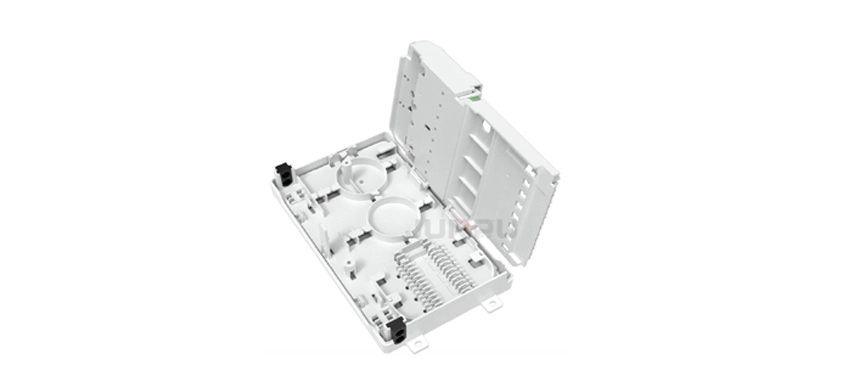

Spojovacia skrinka vs. rozvodná skrinka

Použitie nesprávneho typu skrinky zvyšuje úbytok signálu o 3 dB. Poznajte rozdiely, aby ste sa vyhli nákladným chybám. Zhrnutie: Spojovacie skrinky chránia trvalé zvarové spoje, zatiaľ čo rozvodné skrinky obsahujú dočasné konektorové spoje. Skrinky ponúkajú vynikajúce tesnenie; boxy umožňujú rýchlejší prístup [^4].

Kľúčové rozdiely

Vyberajte spojovacie skrinky podľa
