EDFA

Kľúčové komponenty EDFA

1. Erbiom dotované vlákno (EDF):

Srdcom zosilňovača EDFA je erbiom dotované vlákno, ktoré obsahuje ióny erbia (Er3+) včlenené do matrice kremenného skla. Keď optické signály prechádzajú týmto dotovaným vláknom, ióny erbia sú excitované a emitujú fotóny, čím efektívne zosilňujú signál. EDF je zosilňovacím médiom v zosilňovači EDFA.

2. Čerpadlové laserové diódy:

Čerpadlové laserové diódy sa používajú na excitáciu iónov erbia v rámci EDF. Emitujú vysokoenergetické fotóny na špecifickej vlnovej dĺžke (zvyčajne okolo 980 nm alebo 1480 nm), ktorá zodpovedá absorpčným pásmom iónov erbia. Tieto fotóny sa používajú na "čerpanie" alebo napájanie iónov erbia do vyšších energetických hladín.

3. Multiplexor s vlnovým delením (WDM):

Komponent WDM sa používa na kombinovanie vstupného signálu (signálu, ktorý sa má zosilniť) a signálov z čerpadlovej laserovej diódy do erbiom dotovaného vlákna. Zabezpečuje, aby bolo čerpadlové svetlo efektívne viazané do EDF na excitáciu iónov erbia.

4. Izolátory a optické filtre:

Izolátory a optické filtre sa používajú na zabránenie spätných odrazov a na oddelenie zosilnených signálov od vstupných a výstupných signálov. Zabezpečujú, že zosilnené svetlo sa pohybuje v rámci EDFA iba jedným smerom a že pomer signálu k šumu zostáva vysoký.

5. Optické spojky a konektory:

Optické spojky a konektory sa používajú na pripojenie vstupných a výstupných vlákien k zosilňovaču EDFA. Vstupné signály sú privádzané do EDF a zosilnené výstupné signály sú extrahované z EDFA prostredníctvom týchto komponentov.

Použitie EDFA v diaľkových optických sieťach

Zosilňovače s erbiom dotovaným vláknom (EDFA) sú kľúčovými komponentmi v diaľkových optických sieťach, ktoré zvyšujú silu signálu na veľké vzdialenosti. Tu sú štyri hlavné aplikácie:

1. Regenerácia signálu: Zosilňovače EDFA posilňujú optické signály, čím kompenzujú stratu signálu pri prenose na dlhé vzdialenosti.

2. Multiplexovanie s vlnovým delením (WDM): Zosilňovače EDFA zosilňujú viacero vlnových dĺžok súčasne, čo umožňuje efektívny prenos dát v systémoch WDM.

3. Podmorské káblové systémy: Zosilňovače EDFA zosilňujú signály v podvodných optických kábloch, čím uľahčujú globálnu dátovú konektivitu.

4. Telekomunikačná chrbtica: Slúžia ako opakovače signálu v pozemných optických chrbtových sieťach, čím zabezpečujú integritu dát na obrovských vzdialenostiach.

Integrované riešenia EDFA + WDM: Zjednodušenie nasadenia FTTH

Aby spoločnosť JUNPU splnila rastúce požiadavky služieb Triple-play (video, dáta a hlas), ponúka pokročilé zosilňovače EDFA so vstavanými multiplexormi WDM (Wavelength Division Multiplexers). Toto integrované riešenie umožňuje bezproblémové spojenie CATV signálu na 1550nm s dátovými signálmi na 1310nm/1490nm (z OLT) v rámci jedného 1RU rackového bloku, čím sa dodáva vysoko výkonný optický signál priamo do domácnosti užívateľa.

Zjednodušená sieťová architektúra: Integráciou WDM filtrov priamo do zosilňovača odpadá potreba externých optických spojok a zložitého patch káblovania. To výrazne znižuje priestor potrebný v racku hlavnej stanice a zjednodušuje údržbu.

Vynikajúca integrita signálu (nižší vložný útlm): Naše továrensky integrované riešenie zaručuje oveľa nižší vložný útlm v porovnaní s manuálnymi externými pripojeniami. To udržuje čo najvyšší pomer signálu k šumu (CNR), čím sa zabezpečuje dokonale čistá kvalita videa aj na konci dlhých optických trás.

Plná kompatibilita s GPON/XGS-PON: Séria EDFA+WDM od JUNPU je špeciálne navrhnutá pre moderné siete fiber-to-the-home. Poskytuje perfektné riešenie pre video overlay, ktoré umožňuje operátorom dodávať vysokorýchlostný internet spolu s tradičnými káblovými TV službami cez jedno optické vlákno.

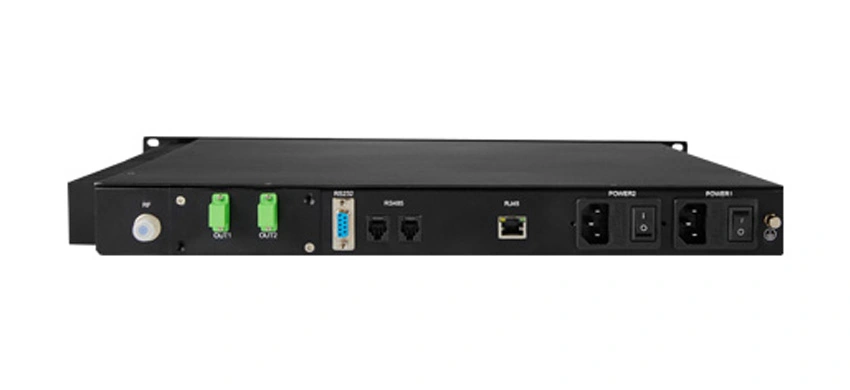

Prečo si vybrať viacportový EDFA od JUNPU pre vašu CATV sieť?

Vysoký výstupný výkon a 16 portov: Maximalizujte pokrytie a znížte počet potrebných zosilňovačov na uzol.

Nízky šumový faktor a dvojstupňový dizajn: Zabezpečte vysokú kvalitu signálu (CNR/CSO) aj pri dlhých napájacích vláknach.

Navrhnuté pre CATV: Optimalizované pre pásmo 1540-1563nm, ideálne pre prenos analógového a digitálneho videa.

Monitorovanie a alarmy na prednom paneli: Zobrazenie stavu v reálnom čase a upozornenia na proaktívnu údržbu siete.

Nákladovo efektívne riešenie: Dosiahnite rozsiahle pokrytie s nižšími celkovými nákladmi na vlastníctvo (TCO). Pri zvažovaní ceny EDFA zosilňovača naše produkty ponúkajú konkurenčnú výhodu na trhu.

Spoľahlivé a bezpečné: Špičkové čerpadlové lasery, automatické vypnutie a robustná konštrukcia pre nepretržitú prevádzku 24/7.

Analýza nákladovej efektívnosti: Viacportový EDFA vs. viacero jednoportových zosilňovačov

Prečo poprední ISP operátori uprednostňujú sériu JUNPU JP0816EA? Pri rozširovaní vašej CATV alebo FTTH siete výber medzi jedinou viacportovou jednotkou a viacerými samostatnými zosilňovačmi výrazne ovplyvňuje vaše konečné náklady.

Spodný riadok: Prechodom na viacportový EDFA od JUNPU môžu operátori zvyčajne znížiť svoje celkové hardvérové výdavky o 20-35%, pričom ušetria až 70% rackového priestoru a prevádzkových nákladov na energiu.
