Optický kábel

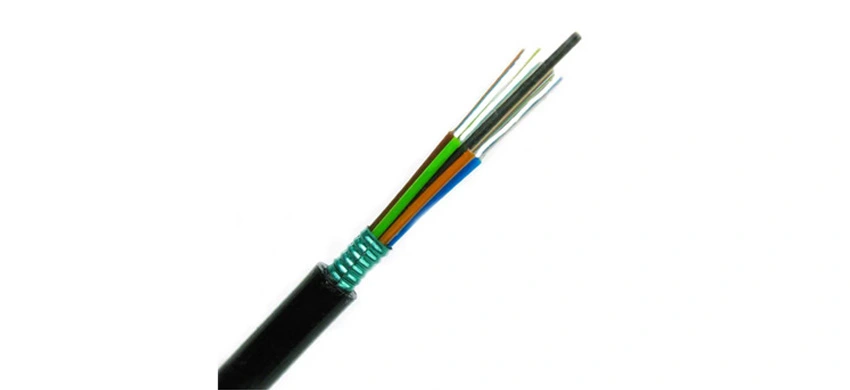

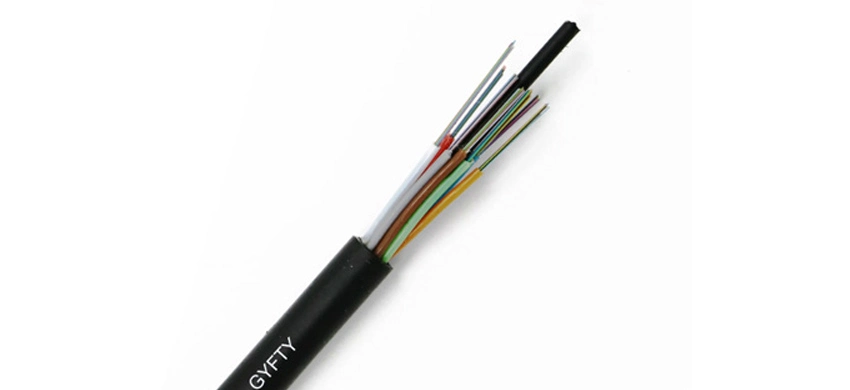

Konštrukcia optického kábla: jadro, plášť a vonkajší obal

Optické káble sa skladajú z troch hlavných častí: jadra, plášťa a vonkajšieho obalu. Každá zložka zohráva kľúčovú úlohu v celkovom výkone a odolnosti kábla.

• Jadro: Jadro je najvnútornejšia časť optického kábla a nesie svetelný signál. Ide o tenké vlákno z opticky čistého skla alebo plastu, ktorého priemer je zvyčajne medzi 8 a 62,5 mikrónmi pre jednovidové a viacvidové vlákna. Index lomu jadra je vyšší ako index lomu plášťa, aby sa uľahčilo šírenie svetelných signálov prostredníctvom totálneho vnútorného odrazu.

• Plášť: Okolo jadra sa nachádza plášť, čo je vrstva materiálu s nižším indexom lomu v porovnaní s jadrom. Jeho úlohou je udržať svetelný signál vo vnútri jadra, čím sa zabraňuje úniku signálu a zachováva sa jeho integrita. Vrstva plášťa je zvyčajne vyrobená zo skla alebo plastu a má hrúbku niekoľko mikrónov.

• Vonkajší obal: Vonkajší obal, známy aj ako vonkajšia ochranná vrstva, poskytuje fyzickú ochranu jadru a plášťu. Je to najvrchnejšia vrstva optického kábla a vyrába sa z materiálov ako PVC, LSZH (nízkodymový nehalogénový) alebo polyetylén. Vonkajší obal chráni vlákna pred vonkajšími vplyvmi, ako je vlhkosť, chemikálie, oder a nárazy.

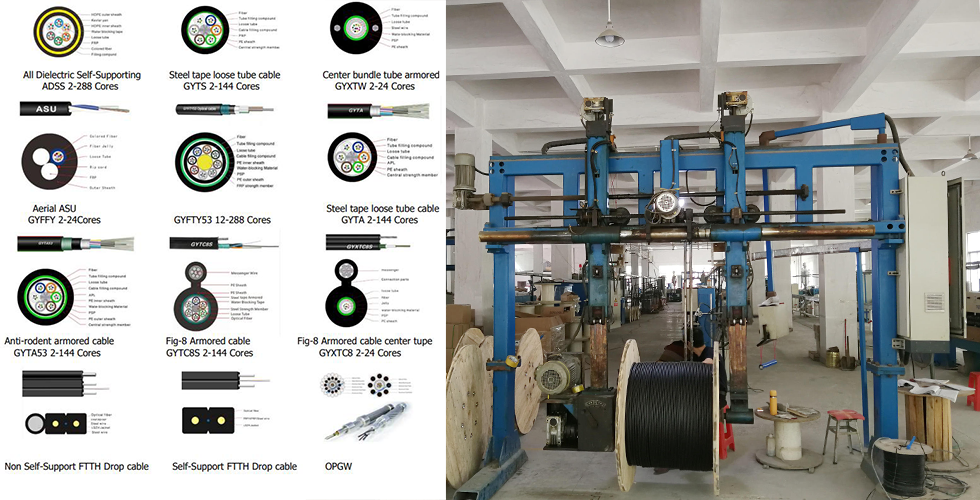

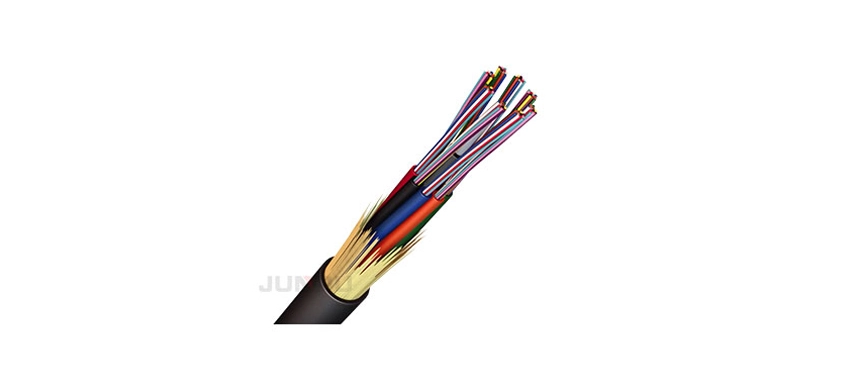

Okrem týchto troch hlavných komponentov môže optický kábel obsahovať aj ďalšie vrstvy, ako sú výstužné prvky, materiály blokujúce vodu a dodatočné opláštenie a pancierovanie pre zvýšenú ochranu vo vonkajšom alebo náročnom prostredí. Návrh a konštrukcia jadra, plášťa a vonkajšieho obalu sú kľúčové pre zabezpečenie efektívneho prenosu svetla a dlhodobého výkonu a spoľahlivosti optických káblov.

Konektory a metódy zakončenia optických káblov

Konektory a metódy zakončenia optických káblov sú nevyhnutnými komponentmi pri inštalácii a údržbe optických sietí. Tieto konektory umožňujú bezproblémové pripojenie optických vlákien, čím zabezpečujú efektívny prenos údajov.

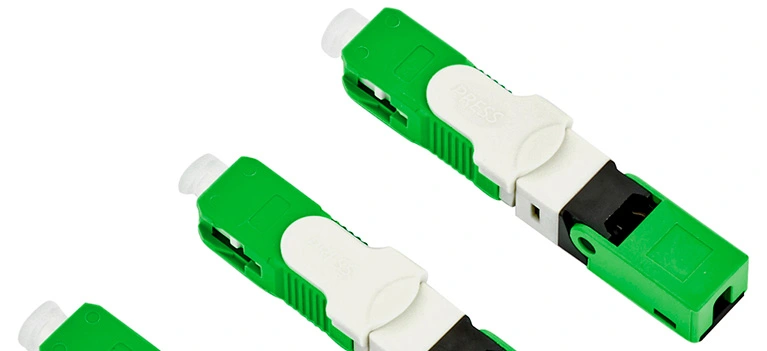

V súčasnosti sa bežne používa niekoľko typov konektorov pre optické vlákna, vrátane SC (Subscriber Connector), LC (Lucent Connector) a ST (Straight Tip). Každý konektor má svoj vlastný jedinečný dizajn a spôsob zakončenia, no všetky slúžia na rovnaký účel – spojenie vlákien.

Spôsob zakončenia konektorov optických vlákien sa môže líšiť v závislosti od typu použitého konektora. Medzi bežné metódy zakončenia patrí lepenie s leštidlo (epoxy/polish), mechanický spoj a tavný spoj. Zakončenie lepením s leštidlo zahŕňa nanesenie adhezíva na konektor a následné leštenie koncovej plochy vlákna na zabezpečenie hladkého spojenia. Mechanické spojenie spočíva v zarovnaní vlákien pomocou mechanického zariadenia, ktoré ich udržiava na mieste a poskytuje pevné spojenie. Na druhej strane tavné spojenie zahŕňa roztavenie vlákien pomocou elektrického oblúka, čím sa vytvorí trvalé spojenie s nízkymi stratami.

Stručne povedané, konektory a metódy zakončenia optických káblov sú kľúčové pre správne fungovanie optických sietí. Výber vhodného konektora a spôsobu zakončenia závisí od faktorov, ako je typ konektora, požadovaná spoľahlivosť a jednoduchosť inštalácie.

Optický kábel pre diaľkovú komunikáciu

Optický kábel je široko používaný na diaľkovú komunikáciu vďaka svojim mnohým výhodám oproti tradičným medeným káblom. Nižšie uvádzame niekoľko kľúčových bodov o optickom kábli pre diaľkovú komunikáciu:

1. Nízke straty signálu: Optické káble majú v porovnaní s medenými káblami výrazne nižšie straty signálu. To umožňuje prenos na dlhé vzdialenosti bez potreby častej regenerácie signálu, čo vedie k úspore nákladov a zvýšeniu efektívnosti siete.

2. Vysoká šírka pásma: Vďaka svojej vysokej kapacite šírky pásma dokážu optické káble prenášať veľké množstvo údajov na veľké vzdialenosti. To je obzvlášť dôležité pre diaľkovú komunikáciu, kde je potrebné súčasne prenášať viacero signálov.

3. Odolnosť voči elektromagnetickému rušeniu: Na rozdiel od medených káblov, ktoré sú náchylné na elektromagnetické rušenie, sú optické káble voči tomuto rušeniu imúnne. Vďaka tomu sú ideálne pre diaľkovú komunikáciu, kde káble môžu viesť v blízkosti elektrického vedenia alebo v prostredí s vysokým rušením.

4. Bezpečnosť: Optické káble poskytujú vysokú úroveň bezpečnosti, pretože nevyžarujú signály a je veľmi ťažké ich odpočúvať. Vďaka tomu sú vhodné na prenos citlivých údajov na veľké vzdialenosti, ako sú finančné transakcie alebo vládna komunikácia.

5. Trvanlivosť a flexibilita: Optické káble sú navrhnuté tak, aby boli odolné a odolávali náročným podmienkam prostredia. Sú tiež flexibilné, čo uľahčuje inštaláciu v rôznych terénoch a náročných lokalitách.

Záverom možno povedať, že optické káble sú preferovanou voľbou pre diaľkovú komunikáciu vďaka svojim nízkym stratám signálu, vysokej šírke pásma, odolnosti voči elektromagnetickému rušeniu, bezpečnostným vlastnostiam a trvanlivosti. Ich pokročilá technológia a vynikajúci výkon ich robia nepostrádateľnými v moderných diaľkových komunikačných sieťach.
