Uzáver optických spojok

Význam a účel používania spojovacích chráničov optických vlákien

• Ochrana spojených vlákien: Hlavným účelom spojovacieho chrániča optických vlákien je poskytnúť ochranu spojeným optickým vláknam. Chráni krehké a zraniteľné spoje pred environmentálnymi faktormi, ako je vlhkosť, prach, nečistoty a fyzické poškodenie.

• Životnosť a spoľahlivosť: Spojovacie chrániče optických vlákien zabezpečujú dlhodobú spoľahlivosť spojených vlákien vytvorením utesneného a bezpečného prostredia. Táto ochrana pomáha predchádzať strate signálu, degradácii alebo prerušeniu prenosu dát, čím zaručuje neprerušovanú sieťovú konektivitu.

• Odolnosť voči vonkajším vplyvom: Spojovacie chrániče optických vlákien sú navrhnuté tak, aby odolávali náročným environmentálnym podmienkam. Zvyčajne sú vodotesné, prachotesné a odolné voči UV žiareniu, teplotným výkyvom a chemikáliám. Táto odolnosť umožňuje ich použitie v rôznych vonkajších aj vnútorných aplikáciách.

• Jednoduchá údržba a prístupnosť: Spojovacie chrániče optických vlákien uľahčujú prístup k spojeným vláknam pri údržbe, opravách alebo budúcom rozširovaní. Vďaka vyberateľným vaničkám alebo panelom môžu technici pohodlne pristupovať k vláknam bez narušenia celej káblovej siete.

• Všestrannosť a prispôsobivosť: Spojovacie chrániče optických vlákien sa dodávajú v rôznych veľkostiach a konfiguráciách, aby vyhovovali rôznym počtom vlákien a požiadavkám na inštaláciu. Možno ich použiť v nadzemných, podzemných alebo podvodných aplikáciách. Ich všestrannosť poskytuje flexibilitu a prispôsobivosť pri nasadzovaní sietí.

Ponúkame konkurencieschopné ceny spojovacích chráničov optických vlákien. Ak máte záujem, zanechajte nám správu!

Video spojovacieho chrániča optických vlákien z továrne Junpu Telecom

Údržba a správa spojovacích chráničov optických vlákien

Pravidelná kontrola: Je dôležité vykonávať pravidelné kontroly spojovacích chráničov optických vlákien na zistenie príznakov poškodenia, ako sú uvoľnené alebo rozstrapkané vlákna, korózia alebo vniknutie vlhkosti. Kontroly možno vykonávať vizuálne alebo pomocou špecializovaného vybavenia na zaistenie integrity chráničov.

Čistenie a kontrola prachu: Spojovacie chrániče optických vlákien by sa mali udržiavať v čistote, aby sa zabránilo usadzovaniu prachu a nečistôt, ktoré môžu nepriaznivo ovplyvniť kvalitu signálu. Pravidelné čistenie neabrazívnymi materiálmi a antistatickými utierkami pomáha udržiavať optimálny výkon.

Správna správa káblov: Efektívna správa káblov je nevyhnutná pre spojovacie chrániče optických vlákien. Správne usporiadanie a upevnenie optických káblov v chrániči minimalizuje namáhanie a ohýbanie, čím sa znižuje riziko straty signálu alebo poškodenia vlákien.

Dokumentácia a vedenie záznamov: Udržiavanie presnej dokumentácie a záznamov o spojovacích chráničoch optických vlákien je kľúčové pre efektívnu správu. To zahŕňa dokumentovanie umiestnenia, typu a stavu chráničov, ako aj všetkých vykonaných údržbárskych alebo opravárenských činností.

Preventívna údržba a opravy: Zavedenie harmonogramu preventívnej údržby pomáha identifikovať potenciálne problémy skôr, než spôsobia výrazné prerušenia. To môže zahŕňať opätovné spájanie vlákien, výmenu poškodených komponentov alebo aplikáciu ochranných opatrení, ako je utesnenie akýchkoľvek medzier alebo trhlín v chrániči.

Okrem toho, školenie technikov v správnych postupoch manipulácie, inštalácie a údržby spojovacích chráničov optických vlákien zabezpečuje ich efektívnu správu. Pravidelné testovanie výkonu a monitorovanie môže byť tiež cenné na odhalenie akejkoľvek degradácie alebo problémov vyžadujúcich okamžitú pozornosť. Dodržiavaním týchto postupov údržby a správy možno spojovacie chrániče optických vlákien optimálne udržiavať, čo umožňuje spoľahlivú a efektívnu prevádzku siete.

Rôzne metódy spájania optických vlákien v chrániči

Fúzne spájanie

Fúzne spájanie je široko používaná metóda, pri ktorej sú konce dvoch optických káblov presne zarovnané a následne spojené teplom, čím sa vytvorí súvislá optická cesta. Táto metóda poskytuje nízky vložný útlm a vysokú pevnosť v ťahu.

Mechanické spájanie

Mechanické spájanie zahŕňa zarovnanie koncov vlákien pomocou mechanickej spojovacej jednotky alebo alignačnej objímky v chrániči. Zvyčajne vyžaduje indexovací gél alebo lepidlo na zníženie odrazu svetla v spoji. Hoci je lacnejšie ako fúzne spájanie, môže mať vyšší vložný útlm a nižšiu pevnosť v ťahu.

Hromadné fúzne spájanie

Hromadné fúzne spájanie umožňuje súčasné spájanie viacerých vlákien v jednej operácii. Používajú sa špecializované fúzne spájacie stroje s viacerými elektródovými poľami na zarovnanie a spojenie vlákien. Táto metóda je efektívna pre rozsiahle nasadenia vlákien a môže ušetriť čas a náklady na prácu.

Spájanie pásikov

Spájanie pásikov sa používa na spájanie viacerých vlákien, zvyčajne vo forme pásových káblov. Vlákna sú usporiadané v paralelných pásoch a spojené pomocou techník fúzneho alebo mechanického spájania. Spájanie pásikov umožňuje rýchle a efektívne spájanie v prostrediach s vysokou hustotou.

Spájanie tepelne zmršťovacou hadičkou

Spájanie tepelne zmršťovacou hadičkou zahŕňa zarovnanie koncov vlákien a ochranu spoja tepelne zmršťovacou hadičkou. Na hadičku sa aplikuje teplo, čo spôsobí jej zmrštenie a vytvorenie bezpečného ochranného obalu pre spoj. Táto metóda sa bežne používa pri terénnych inštaláciách a umožňuje ľahký prístup pre budúcu údržbu alebo opravy.

Prekonanie útlmu: Ako pokročilá správa káblov v chráničoch zabezpečuje dlhodobú spoľahlivosť

Hlavnou úlohou vonkajšieho spojovacieho chrániča je chrániť krehké sklenené spoje pred mikroohybmi a makroohybmi, ktoré sú hlavnými príčinami straty signálu (útlmu) vo vysokorýchlostných optických spojoch. Prémiové spojovacie chrániče to zmierňujú konštrukciou priestranných vnútorných spojovacích vaničiek s minimálnym polomerom ohybu 30 mm. Tento starostlivý konštrukčný dizajn minimalizuje mechanické namáhanie počas inštalácie a tepelnej rozťažnosti. Pre telekomunikačných inžinierov zameraných na celkový rozpočet spoja, kombinácia vysokovýkonných chráničov s nízkostratovým 1550nm EDFA optickým zosilňovačom v centrále zabezpečuje optimálne pomery nosič-šum a neprerušovaný prenos na diaľkových sieťach.

Porovnanie architektúr: Kopulovité chrániče vs. vložkové chrániče

Pri budovaní optickej vláknovej siete môže výber nesprávnej architektúry mechanického spojovacieho chrániča viesť k inštalačným úzkym miestam alebo predčasným zlyhaniam spoja. Toto štrukturálne porovnanie zdôrazňuje, kde jednotlivé typy vynikajú:

Často kladené otázky o spojovacích chráničoch optických vlákien a spojovacích boxoch

Aké sú hlavné typy spojovacích chráničov používaných v optických vláknových sieťach?

V globálnych telekomunikačných nasadeniach existujú dva prevládajúce typy optických spojovacích chráničov:

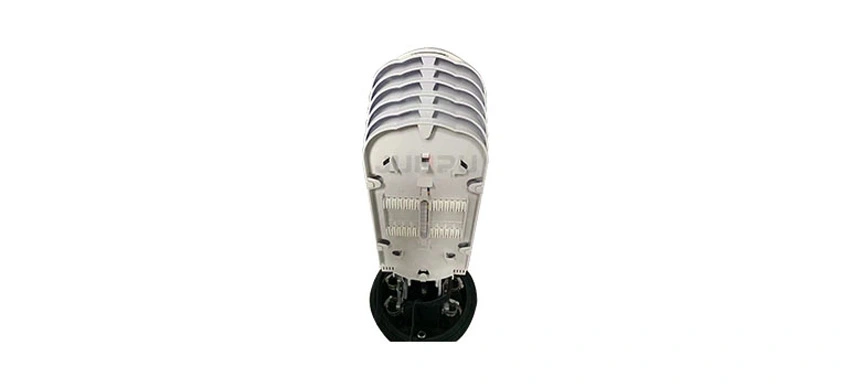

Kopulovité (vertikálne) chrániče: Pripomínajúce valec, sú veľmi obľúbené pre podzemné revízne šachty, montážne šachty a priamo zakopané aplikácie vďaka svojej vynikajúcej odolnosti voči statickému tlaku vody. Modely ako náš 288F kopulovitý spojovací chránič optických vlákien sú typickými príkladmi.

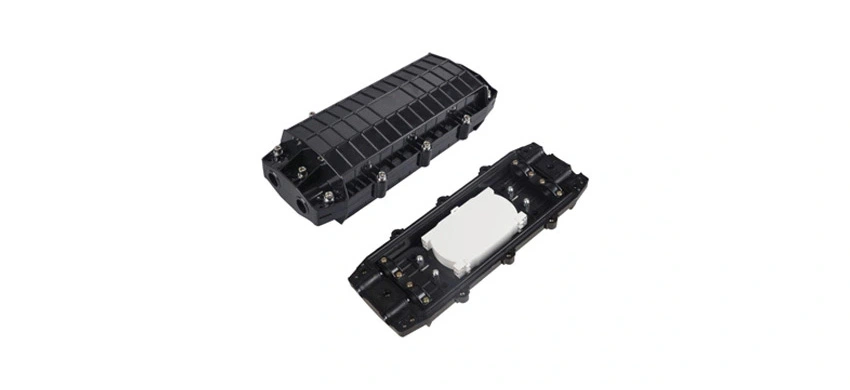

Vložkové (horizontálne) chrániče: Ploché alebo obdĺžnikové, ideálne pre nadzemné závesné nasadenie na stĺpoch verejného osvetlenia alebo nást
