EDFA optický zosilňovač a WDM PON kombinátor

Technické špecifikácie: JUNPU EDFA optický zosilňovač a WDM PON kombinačný rad

Táto technická porovnávacia tabuľka popisuje výkonnostné parametre, portové konfigurácie a sieťové aplikácie vysokovýkonných vláknových zosilňovačov JUNPU, čo pomáha telekomunikačným inžinierom a ISP pri presnom výbere zariadení.

Model produktu / Typ

Prevádzková vlnová dĺžka

Porty / Výstupy

Scenár použitia

Kľúčové technické vlastnosti

8 Portov XGS-PON EDFA WDM Kombinátor

Prienik: 1310/1490/1270/1577nm

8 Portov (Vstup) + 8 Portov (COM)

Sieť novej generácie XGS-PON FTTH

• Nízky šumový faktor ($P_{in}=0\text{dBm}$)

CATV: 1540~1563nm

• Integrovaný WDM pre triple-play

• Vysokohustotný 1U rack-mount

16 Výstupov 1550nm EDFA WDM

1540 ~ 1563nm

16 Výstupných portov

Triple-Play / Koaxiálne CATV siete

• Stabilný celkový výstupný výkon až 40dBm

• Dvojitý spínaný zdroj

• Podpora SNMP sieťového manažmentu

1550nm WDM EDFA 8 Portov XGPON Zosilňovač

Prienik: 1310/1490/1270/1577nm

8 Portov

XG-PON a GPON migrácia

• Perfektné optické charakteristiky

CATV: 1550nm

• Vstavané spoľahlivé APC, ATC a AGC obvody

• LCD displej na prednom paneli

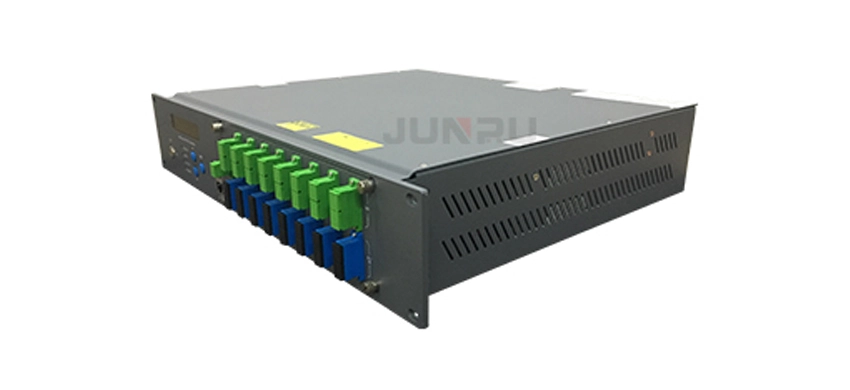

JP1623EAP EDFA WDM PON

1550nm + 1310/1490nm

16 / 32 Portov Voliteľne

FTTH pre viacbytové jednotky (MDU)

• Flexibilné nastavenie výstupného výkonu (-3~0dB)

• Spoľahlivosť na úrovni operátora

• Vysoká optická izolácia ($>40\text{dB}$)

XG(S)-PON WDM EDFA 32 Portov

1550nm Multiplexovaný s 1270/1310/1490/1577nm

32 Portov

Veľkorozsahové GPON/EPON/XGS-PON FTTH

• Ultra-vysoký výkon s Er-Yb dopovanou vláknovou technológiou

• 32 multi-portov pre úsporu miesta v ústredni

• Inteligentný chladiaci systém s dvoma ventilátormi

JP0110OEA Vonkajší EDFA

1540 ~ 1565nm

1 alebo 2 Výstupy (Na mieru)

Poľná / Vonkajšia HFC infraštruktúra

• IP65 odolný liate hliníkové puzdro

• Široký rozsah prevádzkových teplôt

• Vstavaná ochrana proti blesku ($>6\text{kV}$)

Výhody optického zosilňovača

Zosilnenie signálu:

Optické zosilňovače v zariadeniach na vláknovú optickú komunikáciu dokážu zosilniť optické signály bez potreby elektrickej konverzie, čím zachovávajú integritu signálu a umožňujú dlhšie prenosové vzdialenosti bez degradácie.

Vlnové multiplexovanie:

Optické zosilňovače sú schopné súčasne zosilniť viacero vlnových dĺžok, čo umožňuje vlnové multiplexovanie (WDM) a zvyšuje kapacitu optických sietí.

Regenerácia signálov:

Optické zosilňovače v optickej vláknovej komunikácii dokážu regenerovať slabé alebo degradované signály, čo zabezpečuje vysokokvalitný a spoľahlivý prenos v diaľkových komunikačných systémoch.

Zjednodušená sieťová architektúra:

Použitím optických zosilňovačov sa minimalizuje potreba častej regenerácie signálu alebo konverzie na elektrické signály, čo vedie k jednoduchšiemu a efektívnejšiemu návrhu siete.

Zvý

Často kladené otázky o optickom zosilňovači

Ako funguje optický zosilňovač?

Optické zosilňovače fungujú tak, že používajú pumpovací laser na excitáciu iónov vzácnych zemín v optickom vlákne. Tieto ióny potom prenášajú svoju energiu na signál, čím ho zosilňujú bez potreby elektrickej konverzie.

Aké sú typy optických zosilňovačov?

Hlavnými typmi optických zosilňovačov sú vláknové zosilňovače dopované erbiom (EDFA), ramanovské zosilňovače a polovodičové optické zosilňovače (SOA).

Aké sú aplikácie optických zosilňovačov?

Optické zosilňovače sa používajú v diaľkových telekomunikačných sieťach, káblových televíznych systémoch, podmorskej komunikácii a aplikáciách s vysokorýchlostným prenosom údajov.

Môžu optické zosilňovače zosilňovať viacero vlnových dĺžok súčasne?

Áno, optické zosilňovače môžu súčasne zosilňovať viacero vlnových dĺžok, čo umožňuje vlnové multiplexovanie (WDM) v optických vláknových sieťach.

Môžu optické zosilňovače kompenzovať stratu signálu v optických vláknových sieťach?

Áno, optické zosilňovače môžu kompenzovať stratu signálu spôsobenú útlmom v optických sieťach, čo umožňuje signálom prenášať sa na dlhšie vzdialenosti bez degradácie.

Aký je rozdiel medzi 1550nm CATV EDFA a WDM PON EDFA?

Štandardný 1550nm CATV EDFA zosilňovač je určený výhradne na zosilnenie jednovlnových 1550nm video signálov s cieľom predĺžiť ich dosah v HFC sieťach. Naproti tomu WDM PON EDFA (napríklad JUNPU 1550nm EDFA WDM 16-portový optický zosilňovač) obsahuje vstavaný WDM multiplexor. Ten kombinuje 1550nm analógový/digitálny TV signál s dátovými tokmi 1310/1490nm alebo 1270/1577nm z OLT, čo umožňuje poskytovať triple-play služby prostredníctvom jediného vlákna až do domácnosti (FTTH).

Prečo je nízke šumové číslo kritické pre optické signálne zosilňovače v HFC sieťach?

Pri prenose vysokorýchlostných dát a videa vysoké šumové číslo zhoršuje pomer nosnej k šumu (CNR), čo vedie k zasneženému analógovému videu alebo vysokým bitovým chybovostiam (BER) v digitálnych systémoch. Vysokokvalitné EDFA zosilňovače využívajú prémiové vnútorné komponenty a presný optický návrh na udržanie mimoriadne nízkeho šumového čísla (typicky pod 5,0 dB alebo 4,5 dB). Udržiavanie nízkeho šumového čísla zabezpečuje optimálnu čistotu signálu na veľké vzdialenosti, preto je výber spoľahlivého výrobcu optických zosilňovačov s prísnou kontrolou kvality kľúčový pre telekomunikačných operátorov.

Ako si mám vybrať medzi vnútorným rack-mount EDFA a vonkajším optickým zosilňovačom?

Voľba závisí výlučne od vášho prostredia nasadenia a sieťovej architektúry:

Indoor Rack-mount EDFA: Navrhnutý pre centrálne kancelárie alebo serverovne, typicky v štandardnom 1U 19-palcovom šasi s dvoma hot-swappable napájacími zdrojmi a správou SNMP.

Outdoor Field EDFA: Navrhnutý pre vidiecke alebo decentralizované HFC distribučné siete, kde nie je k dispozícii klimatizovaná miestnosť. V týchto scenároch by ste mali nasadiť odolnú jednotku, ako je JP0110OEA Outdoor EDFA, ktorá disponuje IP65 odolným liatinovým hliníkovým krytom na ochranu pred extrémnymi teplotami a vlhkosťou.

Aké sú základné stavebné prvky v komerčnom optickom komunikačnom systéme?

Štandardná optická linka sa spolieha na niekoľko vzájomne prepojených aktívnych a pasívnych komponentov, ktoré spolupracujú. Okrem optických vysielačov, ktoré generujú signál, a prijímačov, ktoré ho zachytávajú, slúžia optické zosilňovače v optickej vláknovej komunikácii ako základ pre kompenzáciu útlmu na veľké vzdialenosti. Pochopenie toho, ako tieto časti interagujú, je nevyhnutné pre návrh siete; môžete si preštudovať náš komplexný rozpis na hlavných komponentoch systému optickej vláknovej komunikácie, aby ste sa dozvedeli viac o optimalizácii.
