Kombinátor XGS PON CATV EDFA WDM je nízkošumový, vysokovýkonný, viacportový optický zosilňovač so zosilňovacím spektrálnym pásmom v rozsahu 1540~1565 nm pre FTTP siete s vysokým výkonom. Každý výstupný port optického zosilňovača má integrovaný vysoko kvalitný CWDM. Každý externý upstream optický port optického zosilňovača sa dá veľmi pohodlne pripojiť k portu OLT PON. Každý výstupný optický port 1550nm (CATV) multiplexuje dátové toky 1310/1490 nm, čím sa znižuje počet komponentov a zlepšuje sa index a spoľahlivosť systému.

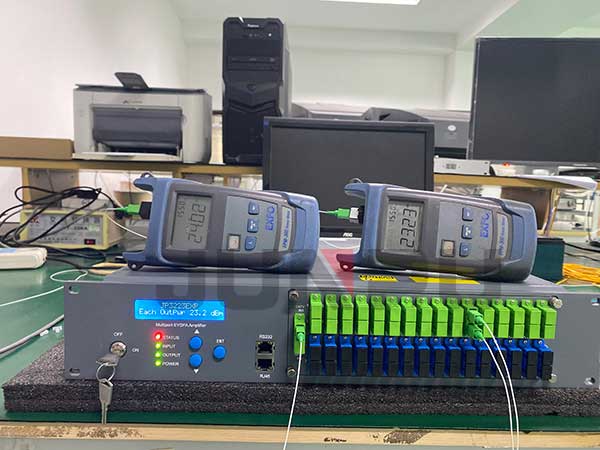

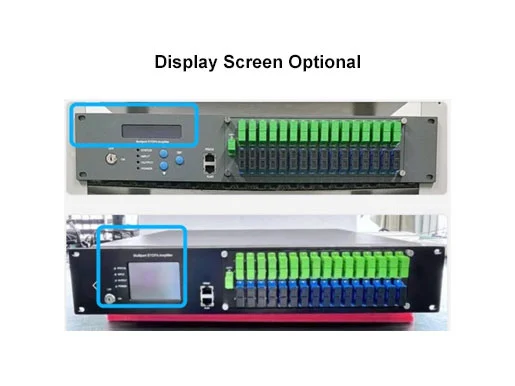

LCD na prednom paneli zobrazuje pracovné indexy všetkých zariadení a varovné alarmy. Laser sa automaticky vypne, ak optický výkon chýba, čo poskytuje bezpečnostnú ochranu lasera. Všetky optické porty optického zosilňovača je možné inštalovať na prednom alebo zadnom paneli.
JUNPU XGS-PON EDFA WDM s carrier-class spoľahlivosťou a správou bezpečnosti siete, vysokou kvalitou, vysokou spoľahlivosťou a vynikajúcim pomerom ceny a výkonu je ideálny pre systémových integrátorov a prevádzkovateľov systémov.
Špecifikácie 16 výstupov 1550nm EDFA WDM XGS PON
| Výkon | Index | Doplnenie |
|
|
| Min. | Typ. | Max. |
| Optická charakteristika | Prevádzková vlnová dĺžka CATV | (nm) | 1540 |
| 1565 | CATV |
| Priepustná vlnová dĺžka OLT XGS-PON | (nm) | 1310/1490 1270/1577 |
|
| Strata priepustnej vlnovej dĺžky CATV | (dB) |
|
| 0.8 | 1550nm |
| Strata priepustnej vlnovej dĺžky OLT | (dB) |
|
| 0.8 | 1310/1490nm |
| Vstupný výkon CATV (Pi) | (dBm) | -10 |
| 10 |
|
| Počet výstupných portov | (ks) |
|
| 128 |
|
| Výstupný výkon každého portu | (dBm) | 0 |
| 13 ~23dbm |
|
| Rozdiel jednotlivých výstupných výkonov | (dB) | -0.5 |
| 0.5 |
|
| Monitorovanie výstupného optického výkonu | (dB) |
| -20 |
|
|
| Nastaviteľný rozsah výstupného výkonu | (dBm) | -3 |
| 0 |
|
| Šumové číslo | (dB) |
| 4.5 | 5 |
|
| 5 | 6 |
|
| Polarizačne závislá stráta | (dB) |
|
| 0.3 |
|
| Polarizačne závislý zisk | (dB) |
|
| 0.4 |
|
| Polarizačná vidová disperzia | (ps) |
|
| 0.3 |
|
Vlastnosti 16 výstupov 1550nm EDFA WDM XGS PON
Prevádzková šírka pásma 1540~1565 nm pre optický zosilňovač
Každý výstupný optický port má integrovaný vysoko výkonný CWDM, jednovláknové tri vlnové dĺžky, čo môže do značnej miery ušetriť zdroje optických vlákien.
Výstup nastaviteľný tlačidlami na prednom paneli alebo web SNMP, rozsah je zníženie o 4 dBm
Kompatibilný s ľubovoľnými FTTx XGS-PON, 10G a PON technológiami.
Viacportový výstup, možno integrovať 1310/1490/1550 WDM
Nízke šumové číslo ( Typ ≤4,5 dB, Max ≤5,0 dB )
Štandardný port RJ 45 pre diaľkové ovládanie, môžeme poskytnúť výstupný kontrakt a webový manažér na výber, a tiež zásuvný hardware SNMP môže byť rezervovaný pre aktualizáciu.
S laserovým kľúčom na zapnutie/vypnutie lasera
LED zobrazuje prevádzkový stav zariadenia
Dvojité napájanie s hot plug napájacím zdrojom na výber, 90V～250V AC alebo -48V DC
Aplikácia 16 výstupov 1550nm EDFA WDM XGS PON
FTTx PON
XGS-PON, 10G PON Sieť
