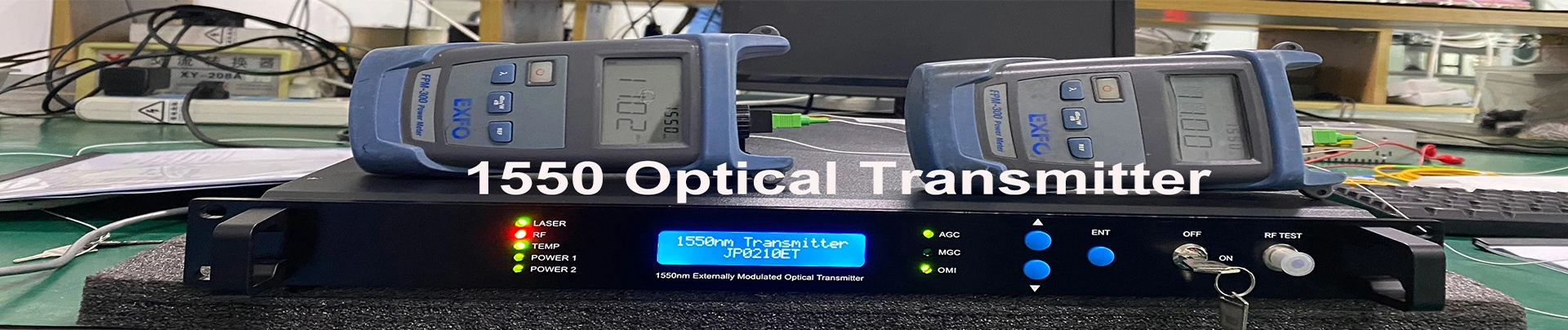

1550 optický vysielač

Optický vysielač 1550 je zariadenie používané v systémoch optickej komunikácie, ktoré konvertuje elektrické signály na optické signály s vlnovou dĺžkou 1550 nm.

Hlavným účelom 1550 optického vysielača je umožniť prenos údajov na veľké vzdialenosti po optických vláknach konverziou elektrických signálov na optické signály.

Optický vysielač 1550 používa elektrický vstupný signál a prevádza ho na optický signál procesom nazývaným modulácia. Optický signál je potom prenášaný cez optický kábel.

Výhody používania 1550 Optical Transmitter zahŕňajú nízke straty signálu, vysokú kapacitu dát, odolnosť voči rušeniu a schopnosť prenášať dáta na veľké vzdialenosti bez potreby opakovačov.

Rutinná údržba optického vysielača 1550 zahŕňa monitorovanie úrovní výkonu a stability vlnovej dĺžky, kontrolu voľných spojov a udržiavanie zariadenia čistého od prachu a nečistôt.

Toto je zásadné rozhodnutie, ktoré závisí od vašej vzdialenosti, rozpočtu a požiadaviek na výkon:

1550nm priamo modulovaný laserový (DML) vysielač:

Ako to funguje: RF signál priamo moduluje prúd laserovej diódy.

Najlepšie pre: Aplikácie citlivé na cenu, distribučné siete CATV, systémy RFoG a vzdialenosti do cca 30–40 km.

Výhody: Nižšia cena 1550nm optického vysielača, jednoduchší dizajn, menšie rozmery.

Nevýhody: Vyšší chirp, ktorý môže obmedziť prenosovú vzdialenosť a výkon v hustých diaľkových DWDM systémoch.

1550nm externe modulovaný laserový (EML) vysielač:

Ako to funguje: Laser s kontinuálnou vlnou (CW) napája externý LiNbO₃ (lítium-niobátový) modulátor, ktorý je potom modulovaný RF signálom.

Najlepšie pre: Diaľkové telekomunikačné chrbtové siete (>80 km), DWDM/CWDM systémy, aplikácie vyžadujúce najvyšší výkon CNR/CSO/CTB a tam, kde je nevyhnutný veľmi nízky chirp.

Výhody: Vynikajúca linearita, extrémne nízky chirp, umožňuje oveľa dlhšie prenosové vzdialenosti.

Nevýhody: Vyššia počiatočná cena, väčšia veľkosť.

Jednoduchý návod na výber:

Vyberte DML pre štandardnú distribúciu CATV a kratšie prepojenia, kde je kľúčový rozpočet.

Vyberte EML pre maximálnu vzdialenosť, chrbtové siete alebo pokročilé viacvlnové systémy.

Áno, absolútne. Vysielače JUNPU sú navrhnuté podľa priemyselných štandardov pre optický prenos v káblovej televízii (CATV) a vysielaní. Sú plne kompatibilné so štandardnými architektúrami DBC a SCM, ktoré sa používajú na minimalizáciu skreslenia druhého rádu (CSO) v systémoch AM-VSB s vysokým počtom kanálov. Naše jednotky sa vyznačujú vynikajúcou linearitou (parametre CTB/CSO) a stabilným výstupom na 1550 nm, čo zaručuje bezproblémovú integráciu do existujúcej hlavnej stanice (headend) alebo uzla. Pre konkrétne overenie kompatibility nám prosím poskytnite frekvenčný plán RF vášho systému a naši inžinieri potvrdia optimálny výkon.

Naša štandardná konfigurácia používa konektory SC/APC, ktoré poskytujú nízky vložný útlm a vynikajúci spätný útlm, čo je kritické pre analógové CATV systémy na minimalizáciu odrazov. Ponúkame tiež FC/APC ako štandardnú možnosť. Pre služby OEM/ODM vieme prispôsobiť typ konektora (napr. LC/APC, E2000) vašim systémovým požiadavkám na požiadanie.

Cena 1550nm optického vysielača sa líši v závislosti od modelu, výstupného výkonu, typu modulácie (priama vs. externá), počtu portov a funkcií (napr. SNMP, duálny zdroj napájania). JUNPU ponúka konkurencieschopné veľkoobchodné ceny: priamo modulované modely začínajú na nižších cenách pre lacné prístupové siete, zatiaľ čo externe modulované jednotky sú drahšie pre prémiový diaľkový výkon.

Ceny závisia od veľkoobchodného množstva, prispôsobenia a aktuálneho trhu. Pre presné cenové ponuky, technické listy alebo vzorky nás prosím kontaktujte s podrobnosťami o vašom projekte (kanály, vzdialenosť, požiadavky na výkon) – náš tím odpovedá do 24 hodín.

Integrácia je pre diaľkové CATV siete priamočiara:

Pripojte výstup 1550 optického vysielača (FC/APC alebo SC/APC) na vstup EDFA.

Použite vysokovýkonný EDFA (napr. viacportové modely JUNPU) na zosilnenie signálu (typický zisk 15–25 dB).

Prenášajte zosilnené svetlo cez jednovidové vlákno (prah SBS je nastaviteľný na vysielači, aby sa predišlo nelinearitám).

Na vzdialených stanovištiach použite optické prijímače alebo ďalšie EDFA na distribúciu.

Externe modulované modely sú tu vynikajúce (bez chirpu, vysoký SBS). Táto konfigurácia podporuje trasy nad 100 km s vynikajúcim CNR. Kombinácie vysielačov JUNPU a EDFA sú plug-and-play – pozrite si našu stránku EDFA WDM PON pre zodpovedajúce riešenia alebo požiadajte o integračnú príručku.

1550nm je priemyselným štandardom pre diaľkové CATV, pretože má najnižší útlm (približne 0,2 dB/km) vo vlákne. Dôležitejšie je, že signály 1550nm je možné opticky zosilniť pomocou EDFA, čo umožňuje rozdeliť signál do tisícov uzlov v rámci veľkého mesta. 1310nm túto nákladovo efektívnu možnosť zosilnenia pre rozsiahle siete nemá.

Áno. Naše najnovšie optické vysielače s vlnovou dĺžkou 1550 nm ponúkajú šírku pásma až 1,2 GHz, čo zaručuje plnú kompatibilitu so štandardmi DOCSIS 3.1. To zabezpečuje, že vaša sieť je pripravená na budúce požiadavky vysokorýchlostného širokopásmového pripojenia a služieb Ultra HD videa 4K/8K.
