Optický spojovací box

Optický spojovací box pre vláknovú optiku – testovacie video vodotesnosti

Komponenty optického spojovacieho boxu pre vláknovú optiku

• Kryt boxu:

  Kryt alebo puzdro je vonkajšia konštrukcia spojovacieho boxu. Je zvyčajne vyrobený z odolných materiálov, ako je plast alebo kov. Kryt poskytuje fyzickú ochranu uloženým vláknam a komponentom pred environmentálnymi faktormi, prachom a fyzickým poškodením. Často obsahuje tesniace mechanizmy na udržanie odolnosti voči poveternostným vplyvom pri vonkajších inštaláciách.




• Spájacia vanička alebo modul:

  Spájacia vanička alebo modul je vnútorný komponent boxu. Poskytuje štruktúrovanú platformu na organizáciu a upevnenie spojov optických vlákien. Spájacie vaničky sú navrhnuté tak, aby pojali ochranné prvky spojov, ochranné objímky a zmršťovacie bužírky, čím zaisťujú, že spoje vlákien sú dobre chránené a zachovávajú optimálny prenos signálu.




• Príslušenstvo na správu káblov:

  Toto príslušenstvo zahŕňa vstupné a výstupné porty káblov, vodiace lišty a prvky na odľahčenie ťahu. Pomáhajú organizovať a zabezpečovať prichádzajúce a odchádzajúce optické káble, čím bránia zamotaniu, ohýbaniu alebo poškodeniu káblov. Správna správa káblov je nevyhnutná pre zachovanie integrity signálu a zjednodušenie údržby.




• Systém tesnenia a O-krúžkov:

  Na zaistenie environmentálnej ochrany boxu sa používa systém tesnenia a O-krúžkov. Tento systém zahŕňa tesnenia alebo O-krúžky okolo miest vstupu káblov a konektorov, čím vytvára vodotesné a prachotesné utesnenie. Zabraňuje prenikaniu vlhkosti a nečistôt do boxu a poškodeniu spojov vlákien.




  Tieto komponenty spolupracujú, aby poskytli bezpečné a organizované prostredie pre spájanie a pripojenie optických vlákien v spojovacom boxe. Správne nainštalované a udržiavané boxy pomáhajú zaistiť spoľahlivosť a dlhú životnosť optických sietí.

Vlastnosti optického spojovacieho boxu pre vláknovú optiku

Optický spojovací box pre vláknovú optiku je kľúčovým komponentom v optických sieťach, poskytuje ochranu a organizáciu pre spoje a pripojenia optických vlákien. Tu sú štyri kľúčové vlastnosti, ktoré sa bežne vyskytujú v takýchto boxoch:

• Odolnosť voči poveternostným vplyvom:

  Mnohé optické spojovacie boxy sú navrhnuté ako odolné voči poveternostným vplyvom, vďaka čomu sú vhodné pre vnútorné aj vonkajšie inštalácie. Sú vybavené tesneniami, O-krúžkami a odolnými materiálmi krytu, ktoré chránia pred vlhkosťou, prachom a extrémnymi teplotami. Táto odolnosť zaručuje dlhú životnosť a spoľahlivosť spojení vlákien aj v náročných environmentálnych podmienkach.




• Modulárny dizajn:

  Optické spojovacie boxy majú často modulárny dizajn, ktorý umožňuje flexibilitu a škálovateľnosť. Môžu byť rozšírené alebo prispôsobené tak, aby vyhovovali rôznemu počtu spojov a konektorov vlákien. Táto vlastnosť ich robí prispôsobiteľnými rôznym veľkostiam a konfiguráciám sietí.




• Funkcie správy káblov:

  Efektívna správa káblov je kľúčová pre zachovanie integrity signálu a jednoduchosť údržby. Tieto boxy zvyčajne zahŕňajú vodiace lišty káblov, prvky na odľahčenie ťahu a určené vstupné a výstupné body káblov. Tieto vlastnosti pomáhajú organizovať a chrániť prichádzajúce a odchádzajúce optické káble, čím znižujú riziko poškodenia alebo zamotania.




• Bezpečnosť a prístupnosť:

  Bezpečnosť a prístupnosť sú základnými aspektmi. Optické spojovacie boxy sú vybavené bezpečnými zamykacími mechanizmami, ktoré bránia neoprávnenému prístupu a chránia citlivé spojenia vlákien. Zároveň sú navrhnuté tak, aby boli ľahko prístupné pre autorizovaných technikov v prípade potreby údržby alebo spájania. Odnímateľné vaničky alebo moduly uľahčujú prístup k spojom vlákien a prácu s nimi.

Ochrana s hodnotením IP68: Navrhnuté pre najnáročnejšie prostredia

Pri nasadzovaní optických sietí je integrita spoja taká dobrá, aký je box, v ktorom je umiestnený. Spojovacie boxy JUNPU sú špecificky navrhnuté tak, aby prekračovali priemyselné štandardy a poskytovali ochranu s hodnotením IP68, ktorá zaručuje, že vaša sieť zostane v prevádzke, či už v podzemí, na vzdušnom vedení alebo pod vodou.

Všetky boxy JUNPU sú vyrobené z vysokopevnostného, medicínskeho modifikovaného polypropylénu (PP), ktorý poskytuje tri základné úrovne ochrany:

Vynikajúca odolnosť voči poveternostným vplyvom (certifikované IP68):

Naše boxy sú prísne certifikované podľa normy IP68, čo znamená, že sú úplne prachotesné a odolné voči trvalému ponoreniu do vody. Vďaka tomu sú ideálnou voľbou pre šachty, káblové ryhy a oblasti náchylné na záplavy, kde by štandardné boxy IP65 alebo IP66 mohli zlyhať.

Extrémna odolnosť a odolnosť voči starnutiu:

Modifikovaný PP materiál je obohatený o prísady proti UV žiareniu a korózii. To zaručuje, že kryt zostane pevný a nepriesakný aj po 20+ rokoch vystavenia priamemu slnečnému žiareniu (vzdušné vedenie) alebo korozívnym chemickým prvkom v pôde (priame zakopanie).

Vysoká mechanická odolnosť voči nárazom:

Naše spojovacie boxy sú navrhnuté tak, aby odolali značnému vonkajšiemu tlaku a majú vysokú odolnosť voči nárazom. Sú skonštruované tak, aby vydržali veľké zaťaženie pôdou v aplikáciách s priamym zakopaním a mechanické namáhanie počas inštalácie, čím bránia akémukoľvek mikroohýbaniu alebo poškodeniu vlákien vo vnútri.

Výber správneho spojovacieho boxu: Kopulovitý alebo línový?

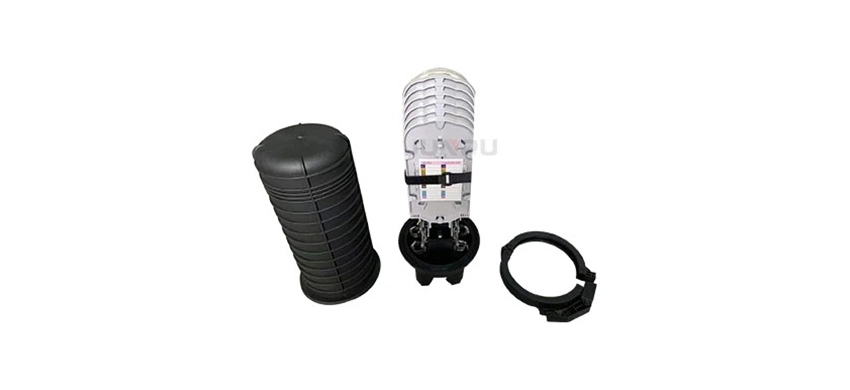

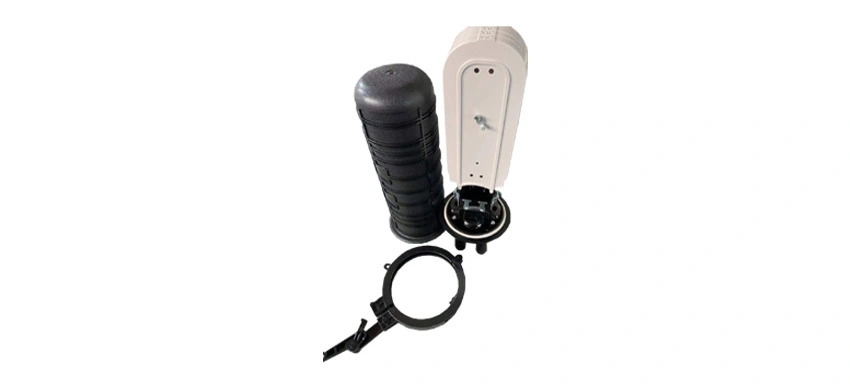

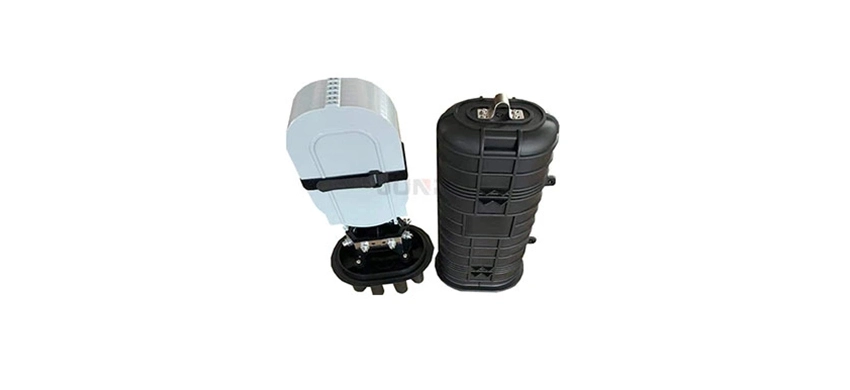

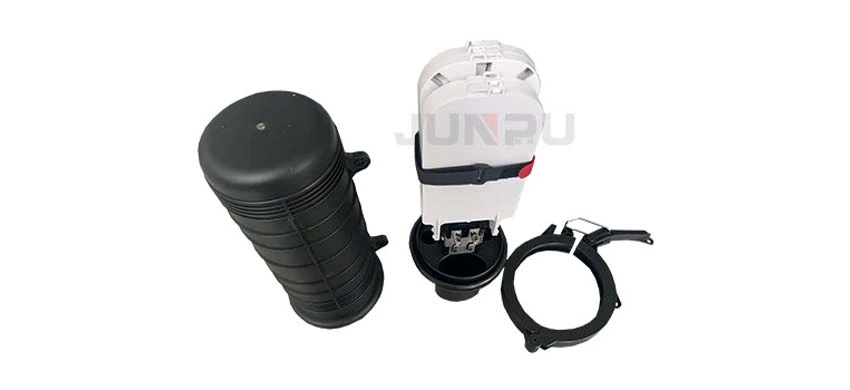

Kopulovitý typ (vertikálny): Najvhodnejší pre podzemné inštalácie a inštalácie v šachtách. Jeho dizajn „zvonovej nádoby" zaručuje vynikajúce tesnenie a ochranu proti tlaku vody v hĺbke. Často sa používa na vetvenie a distribúciu.

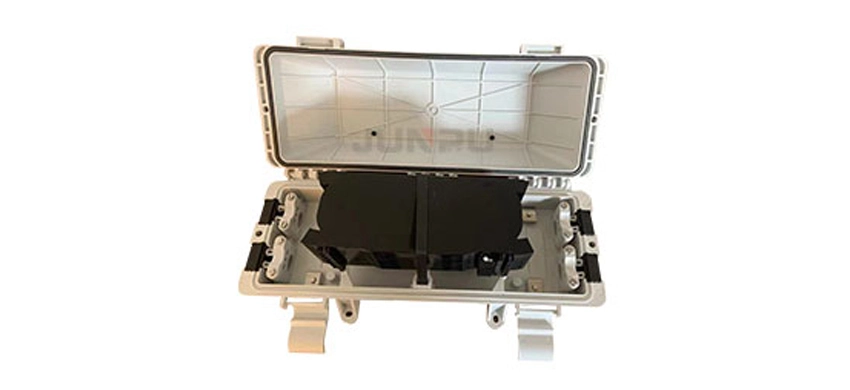

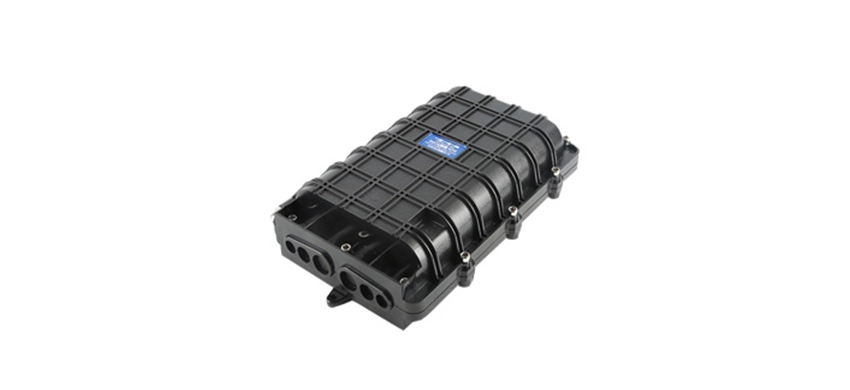

Línový typ (horizontálny): Ideálny pre aplikácie na vzdušných vedeniach a montáž na stenu. Jeho štíhly, plochý profil znižuje odpor vetra na stĺpoch a je ľahšie inštalovateľný v úzkych priestoroch alebo káblových ryhách.
