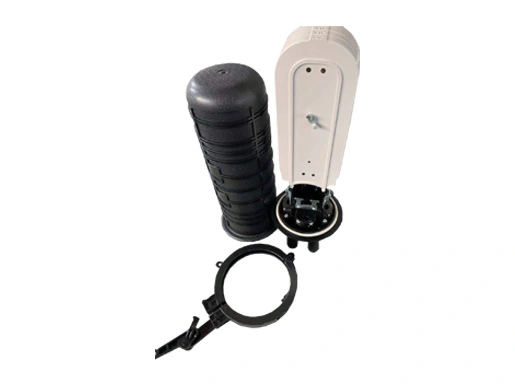

gjs d001 kupolový teplom zmršťovací tesniaci kryt na spoje optických vlákien 01

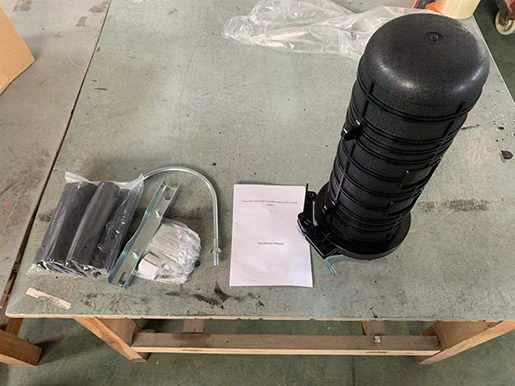

gjs d001 kupolový teplom zmrštiteľný tesniaci uzáver spojok optických vlákien 02

JUNPU D001 24 Core Dome optický spojovací uzáver, rozsah použitia Tento inštalačný manuál je určený pre optický spojovací uzáver (ďalej len FOSC) ako návod na správnu inštaláciu. Rozsah použitia zahŕňa nadzemné, podzemné, nástenné, potrubné a šachtové montáže. Teplotný rozsah okolia.

ZÍSKAŤ CENOVÚ PONUKU About 24-jadrový kupolový optický spojovací uzáver

24-jadrový kupolový optický spojovací uzáver Stiahnuť špecifikáciu

Špecifikácie 24-jadrovej kupolovej spojovacej krabice pre optické vlákna

Vonkajší rozmer (výška x priemer)	435mm×190mm
Hmotnosť (bez vonkajšej krabice)	2350 g— 2600g
Počet vstupných/výstupných portov	5 kusov vo všeobecnosti
Priemer optického kábla	Φ8mm～Φ25 mm
Kapacita FOSC	Zväzkový: 12-96 (jadier), Stuha: až 288 (jadier)

Charakteristiky 24-jadrovej kupolovej spojovacej krabice pre optické vlákna

V závislosti od odeného optického kábla sú k dispozícii nasledujúce dva prípady.

① Všetky vlákna sú po úplnom zosvorkovaní rozdelené do vetiev.

② Niektoré vlákna sú určené na priamy prechod po navinutí, zatiaľ čo ostatné sú na vetvové spájanie.

FOSC je vybavený 3 jednoduchými vstupnými/výstupnými trubicami, ktoré sú vhodné pre jednotlivé optické káble s maximálnym priemerom ф16mm, a 1 hromadnou vstupnou/výstupnou trubicou, ktorá je vhodná pre 1 kus optického kábla s maximálnym priemerom ф 25mm alebo 2 kusy optických káblov s maximálnym priemerom ф 21mm alebo viac kusov optických káblov s malým priemerom.

Hromadná vstupná/výstupná trubica je potrebná, ak sú niektoré vlákna určené na priamy prechod.

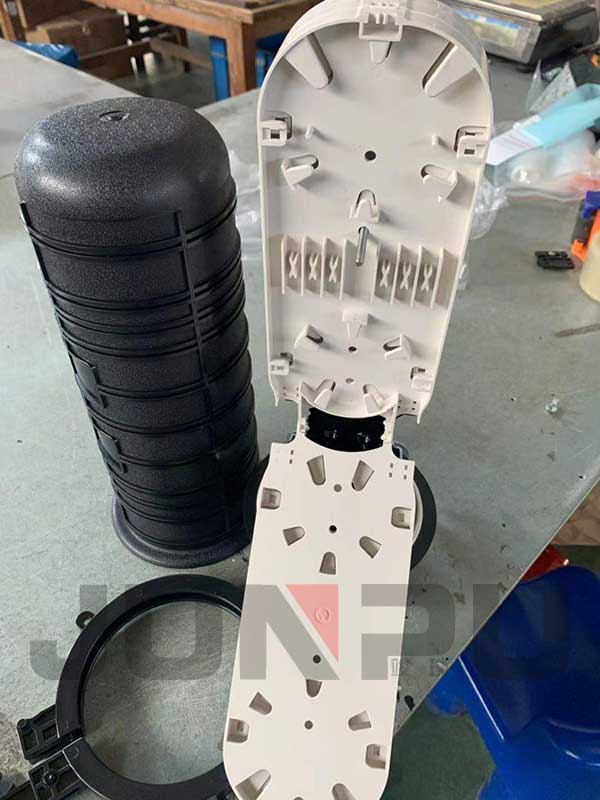

24 core dome fiber optic splice closure
