Základné prvky optického komunikačného systému tvoria základ modernej vysokorýchlostnej prenosu údajov. Tieto kľúčové komponenty optického vláknového komunikačného systému — vysielač, optické vlákno, prijímač, spolu s podpornými prvkami, ako sú zosilňovače a multiplexory — umožňujú bleskovo rýchlu bezinterferenčnú komunikáciu na veľké vzdialenosti.
Na rozdiel od systémov založených na medi, optické vlákna prenášajú údaje ako svetelné impulzy, čo poskytuje obrovskú šírku pásma, minimálne straty a odolnosť voči EMI. Tento sprievodca rozoberá každý komponent optického vláknového komunikačného systému, vysvetľuje ich funkcie, ako sa integrujú a reálne aplikácie. Ako popredný výrobca riešení FTTH a CATV, Junpu poskytuje spoľahlivé optické komunikačné komponenty od káblov až po spojovacie krabice. Či už študujete, navrhujete siete alebo obstarávate diely, pochopte tieto základy, aby ste vybudovali systémy pripravené na budúcnosť.
Čo je to optický vláknový komunikačný systém?
Optický vláknový komunikačný systém používa tenké vlákna zo skla alebo plastu, nazývané optické vlákna, na prenos údajov ako svetelné impulzy. Táto technológia je chrbtovou kosťou moderných telekomunikácií, poskytuje vysokú šírku pásma, nízke straty signálu a odolnosť voči nepríjemnému elektromagnetickému rušeniu. Či už streamujete filmy v 4K rozlíšení alebo spájate dátové centrá naprieč oceánmi, optické vlákna to umožňujú s bezkonkurenčnou efektivitou.
Prečo je to dôležité: V porovnaní s medenými káblami, ktoré sa spoliehajú na elektrické signály, optické vlákna používajú svetlo, vďaka čomu sú rýchlejšie, bezpečnejšie a menej náchylné na prerušenia. Niet divu, že podniky a telekomunikační operátori na ne nedajú dopustiť pre diaľkovú a vysokorýchlostnú komunikáciu.
Základné komponenty optického vláknového komunikačného systému
Poďme k jadru systému. Zostava optického vláknového komunikačného systému má tri hlavné základné prvky optického vláknového komunikačného systému — vysielač, vlákno a prijímač — plus niekoľko podporných hráčov, ktorí zabezpečujú plynulý chod.
Optický vysielač
Optický vysielač si predstavte ako východiskový bod. Premieňa elektrické signály (ako napríklad údaje z vášho videohovoru) na svetelné impulzy. Kľúčovým hráčom je tu svetelný zdroj, ktorým je buď svetelná dióda (LED) alebo laserová dióda.
· LED: Skvelé pre krátke vzdialenosti a nižšie dátové rýchlosti, napríklad v kancelárskych sieťach alebo lokálnych sieťach (LAN). Sú cenovo dostupné a menej citlivé na zmeny teploty.
· Laserové diódy: Ideálne pre diaľkové a vysokorýchlostné potreby, ako sú podmorské káble. Produkujú zaostrený lúč, ale vyžadujú presné podmienky, aby fungovali správne.
Vysielač tiež obsahuje elektrický budiaci obvod, ktorý zosilňuje a moduluje signál tak, aby zodpovedal svetelnému zdroju. To zaisťuje, že svetelné impulzy presne prenášajú vaše údaje.
Poznatok: Voľba medzi LED a laserovými diódami závisí od rozsahu vášho projektu. Pre sieť malej firmy udržujú LED náklady nízke. Pre globálne telekomunikačné siete sú laserové diódy prvou voľbou pre svoj výkon a dosah.
Optický vláknový kábel
Optický vláknový kábel je diaľnica, po ktorej cestujú svetelné impulzy. Je to inžiniersky zázrak pozostávajúci z niekoľkých vrstiev:
· Jadro: Tenké sklenené alebo plastové centrum, kde putuje svetlo.
· Plášť: Vrstva okolo jadra, ktorá odráža svetlo späť pomocou totálneho vnútorného odrazu, aby udržala signál silný.
· Nárazníková vrstva/Povlak: Chráni vlákno pred fyzickým poškodením a vlhkosťou.
· Vonkajší plášť: Vonkajšia vrstva, ktorá chráni kábel pred environmentálnym opotrebovaním.
Typy vlákien:
· Jednovidové vlákno: Má malé jadro (8-10 mikrónov), ideálne pre veľké vzdialenosti s minimálnou stratou signálu. Používa sa v telekomunikačných chrbticiach.
· Viacvidové vlákno: Má väčšie jadro (50-62,5 mikrónov), vhodné pre kratšie vzdialenosti ako dátové centrá kvôli vyššiemu rozptylu.
Poznatok: Jednovidové vlákna sú drahšie, ale neprekonateľné pre diaľkovú komunikáciu, zatiaľ čo viacvidové vlákna sú nákladovo efektívne pre kratšie trasy, ako sú kampustové siete.
Optický prijímač
Optický prijímač je cieľová čiara, zachytáva svetelné impulzy a premieňa ich späť na elektrické signály. Jeho hviezdnou súčasťou je fotodetektor, zvyčajne fotodióda (ako PN alebo lavínová fotodióda), ktorá deteguje svetlo a generuje elektrický prúd.
· Kľúčové časti:
Fotodetektor: Premieňa svetlo na elektrický signál.
Transimpedančný zosilňovač (TIA): Zosilňuje slabý signál pre jasnosť.
Jednotka spracovania signálu: Dekóduje signál, aby ho vaše zariadenie (napríklad telefón alebo počítač) mohlo použiť.
Prijímače musia byť dostatočne citlivé na zachytenie slabých signálov po dlhých cestách a dostatočne rýchle na spracovanie vysokorýchlostných údajov.
Poznatok: Lavínové fotodiódy sú drahšie, ale ponúkajú vynikajúcu citlivosť pre diaľkové systémy, zatiaľ čo PN fotodiódy sú rozpočtovo priaznivou voľbou pre kratšie zostavy.
Podporné komponenty optického vláknového komunikačného systému
Základné komponenty dostávajú veľkú pomoc od podporných hráčov. Tieto dodatočné optické komunikačné komponenty sú nevyhnutné pre výkon a flexibilitu systému：
· Konektory: Zabezpečujú presné zarovnanie vlákien na minimalizáciu straty signálu (napr. SC, LC, ST konektory).
· Optické zosilňovače: Zosilňujú svetelné signály na veľké vzdialenosti bez prevodu na elektrické signály. Obľúbenou voľbou sú erbiom dopované vláknové zosilňovače (EDFA).
· Multiplexory: Kombinujú viacero signálov na jednom vlákne pomocou techník, ako je vlnový multiplex (WDM).
· Spojky: Bezproblémovo spájajú vlákna, buď mechanicky alebo pomocou fúzneho spájania.
Poznatok: Optické zosilňovače ako EDFA sú nákladovo efektívnym spôsobom, ako predĺžiť dosah signálu bez drahých opakovačov, vďaka čomu sú kritické pre globálne siete.

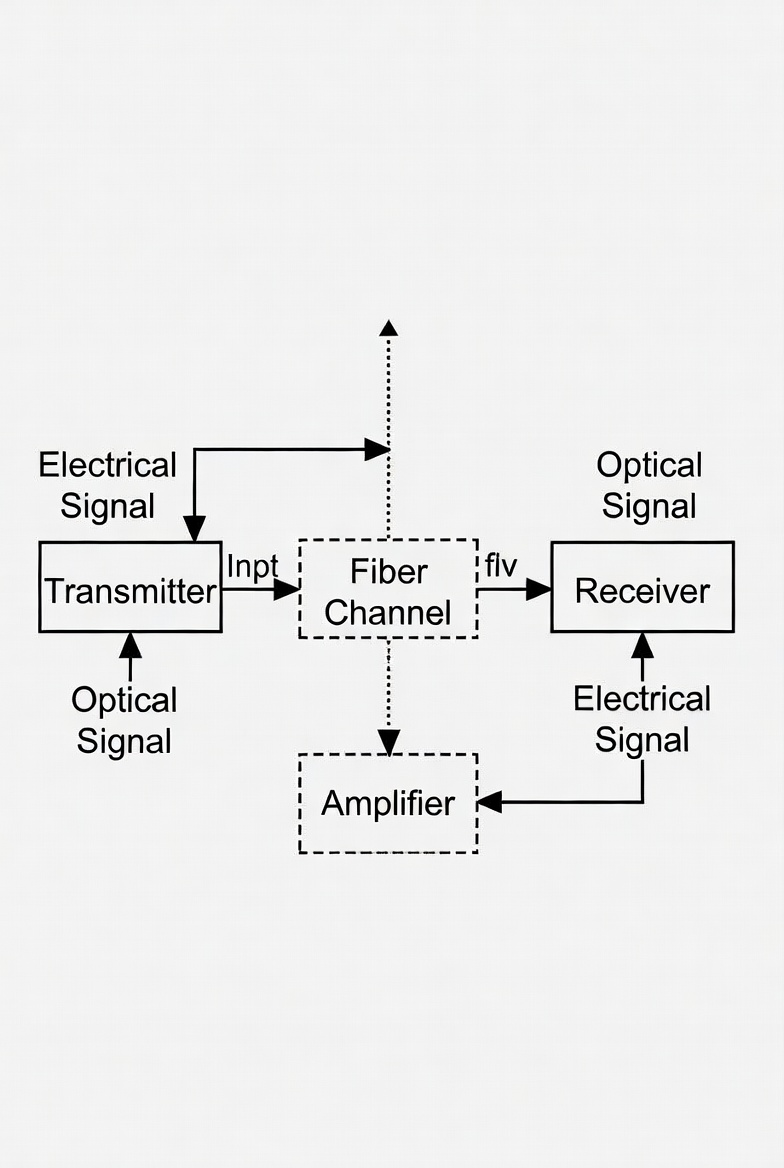

Bloková schéma optického vláknového komunikačného systému
Na vizualizáciu toho, ako základné prvky optického vláknového komunikačného systému interagujú, je tu štandardná bloková schéma, ktorá ilustruje kompletný tok signálu od zdroja k cieľu.
Popis blokovej schémy
Typická bloková schéma optického vláknového komunikačného systému zahŕňa nasledujúce sekvenčné fázy:
Zdroj informácie → Poskytuje pôvodné údaje (hlas, video, text atď.) ako elektrický signál.
Kodér / Modulátor → Kóduje údaje (napr. digitálne kódovanie alebo analógová modulácia) a pripravuje ich na prenos.
Vysielač (Elektro-optický konvertor - E/O) → Premieňa elektrický signál na optické impulzy pomocou svetelného zdroja (LED alebo laserová dióda) riadeného modulačným obvodom.
Vláknový kanál (Optický vláknový kábel) → Prenáša svetelné impulzy na veľké vzdialenosti s minimálnymi stratami vďaka totálnemu vnútornému odrazu v jadre a plášti.
Optický zosilňovač (voliteľný) → Zosilňuje oslabený optický signál pre diaľkový prenos (napr. pomocou erbiom dopovaného vláknového zosilňovača - EDFA) bez prevodu späť na elektrickú formu.
Dekodér / Spracovanie signálu → Dekóduje a spracováva elektrický signál na obnovenie pôvodnej informácie.
Výstup / Cieľ → Doručuje údaje koncovému používateľovi alebo zariadeniu (napr. počítač, TV, telefón).
Ako tieto komponenty spolupracujú
Predstavte si optický vláknový systém ako štafetový beh. Tento proces popisuje hlavné komponenty optického prenosového systému.
1. Optický vysielač prevezme vaše údaje (povedzme, video stream) a premení ich na svetelné impulzy.
2. Optický vláknový kábel prenáša tieto impulzy na míle ďaleko, pričom plášť udržuje svetlo na správnej ceste pomocou totálneho vnútorného odrazu.
3. Optický prijímač zachytí svetlo a premení ho späť na elektrický signál na spracovanie vašim zariadením.
Podporné komponenty, ako sú konektory a zosilňovače, zabezpečujú, že signál zostane silný a čistý, dokonca aj na tisíce kilometrov.
Aplikácie optických vláknových komunikačných systémov
Optické vlákna sú všade a ticho poháňajú náš svet:
· Telekomunikácie: Vysokorýchlostný internet, telefónne linky a káblová televízia sa spoliehajú na šírku pásma optických vlákien.
· Dátové centrá: Viacvidové vlákna spájajú servery pre bleskovo rýchly prenos údajov.
· Medicínsky sektor: Vlákna umožňujú neinvazívne zobrazovanie v nástrojoch, ako sú endoskopy.
· Vojenstvo: Bezpečná komunikácia bez rušenia pre obranné systémy.
· Priemysel: Optické vláknové senzory monitorujú teplotu, tlak a viac v náročných prostrediach.
Poznatok: Očakáva sa, že globálny trh s optickými vláknami dosiahne do roku 2027 hodnotu 9,2 miliardy dolárov, poháňaný dopytom po 5G a vysokorýchlostnom internete. Investovať do optických vlákien teraz je rozumný krok pre konektivitu pripravenú na budúcnosť.
