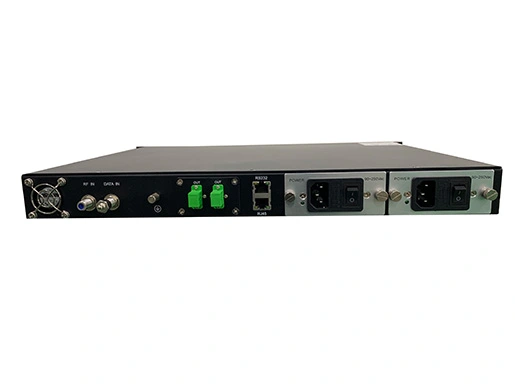

1550nm Priamo modulovaný vysielač podporuje 30 km

Podľa skutočnej prenosovej vzdialenosti je možné presne kompenzovať v krokoch po 1 km. Maximálna kompenzačná vzdialenosť môže dosiahnuť 50 km. Používa sa predovšetkým na pokrytie veľkých oblastí a dlhé bodové prenosy v sekundárnych optických sieťach. Poskytuje vysoko kvalitné, ale nízkonákladové riešenie na realizáciu triple play a FTTx prenosových systémov.

Vlastnosti 1550nm priamo modulovaného vysielača s podporou 30 km

• Používa pokročilú technológiu elektrickej disperznej kompenzácie. Podľa skutočnej prenosovej vzdialenosti je možné presne kompenzovať v krokoch po 1 km. Maximálna kompenzačná vzdialenosť môže dosiahnuť 50 km.

• Ako zdroj signálu používa originálny nízkochirpový a vysoko lineárny DFB laser.

• Dokonalý preddistorčný obvod zaručuje vynikajúci výkon CTB a

CSO pri vysokej hodnote CNR.

• Automatické riadenie zisku (AGC) zabezpečuje stabilný výstup pri rôznych vstupných úrovniach RF.

• Rôzne siete je možné optimalizovať nastavením OMI.

• Plne automatické riadenie teploty krytu, inteligentné ventilátory, ktoré sa spúšťajú pri dosiahnutí teploty krytu 30 °C.

• Vstavaný duálny záložný zdroj napájania s podporou hot plug a automatického prepínania.

• Pracovné parametre celého zariadenia sú riadené mikroprocesorom

a stavový LCD displej na prednom paneli ponúka mnoho funkcií, ako je monitorovanie stavu lasera, zobrazenie parametrov, hlásenie porúch, správa siete atď.; akonáhle sa pracovné parametre lasera odchýlia od povoleného rozsahu nastaveného softvérom, systém okamžite spustí alarm.

• Poskytuje štandardné rozhranie RJ45 s podporou vzdialenej správy siete

SNMP a WEB.

Inštalácia

2.1 Príprava pred inštaláciou

2.1.1 Skontrolujte, či zariadenie nemá viditeľné poškodenie.

2.1.2 Skontrolujte, či je príslušenstvo kompletné a či je k dispozícii karta kvality.

Ak nie, kontaktujte predajcu alebo distribútora.

2.2 Inštalácia

2.2.1 Medzi zariadeniami ponechajte medzeru približne 4,5 cm na vetranie.

2.2.2 Uistite sa, že zásuvka správne funguje a je dobre uzemnená; impedancia ≤4 Ω; 220V napájanie s tromi káblami, pričom stredný musí byť pripojený k zemi. Nesprávne uzemnenie môže poškodiť zariadenie alebo ovplyvniť kvalitu signálu.

2.2.3 Pred pripojením napájania sa uistite, že je kľúč prepnutý do polohy OFF.

2.2.4 Pred pripojením vlákna udržujte rozhranie vlákna čisté. Konektor je možné zvoliť FC/APC alebo SC/APC.

3.2 Hlavné technické parametre
