Optický spojovací uzáver

Na trase optického kábla investícia do spojovacej krabice optického kábla nepresahuje 1 %, pričom miera poruchovosti vedenia spôsobená spojovacou krabicou môže presiahnuť 70 %, čo sa prejavuje najmä nárastom dodatočného útlmu optického vlákna v krabici a prerušením vlákna po určitom čase prevádzky spojovacej krabice.

Pri vonkajších optických káblových vedeniach tieto poruchy zahŕňajú predčasné starnutie telesa krabice, vsakovanie vody, únik vzduchu a poškodenie termitmi spôsobené poruchou tesnenia v dôsledku zlého materiálu telesa krabice, konštrukčného riešenia a nekvalitného montážneho procesu spojov, ako aj spojovacie krabice po prevádzke. Zmenšenie polomeru ohybu spôsobené neusporiadanou zmenou stavu cievky optického vlákna v krabici vedie k veľkému dodatočnému útlmu alebo k prerušeniu vlákna v dôsledku pôsobenia sily na optické vlákno.

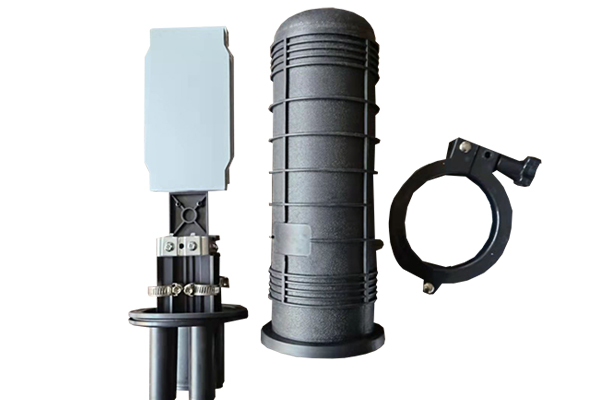

Spojovacia krabica optického kábla je uzavretý celok, ktorý zahŕňa najmä vonkajší plášť, tesnenie, zásobník na ukladanie vlákien a konektor optického vlákna. Ak vonkajší plášť spojovacej krabice nevykazuje zjavné známky starnutia, praskania a pod., je ťažké vyššie uvedené poruchy priamo a včas odhaliť, najmä náhodné a neusporiadané zmeny stavu disku optického vlákna v krabici počas prevádzky spojovacej krabice.

Rozsiahla prevádzková prax však ukázala, že aj pri primeranom dizajne, dobrej kvalite, správnej technike spájania a montáži spojovacej krabice sa po určitom čase prevádzky stav cievky optického vlákna viac či menej zmení, pričom niektoré zmeny sú závažné, až vedú k poruche komunikácie.

S cieľom čo najskôr odhaliť takéto potenciálne skryté nebezpečenstvá, ktoré sú voľným okom neviditeľné, jednotka údržby vedenia zvyčajne vypracuje plán manuálnej kontroly a pravidelne alebo nepravidelne otvára spojovaciu krabicu na prieskum, aby bolo možné ich čo najskôr odhaliť a včas riešiť.

Manipulácia pri otvorení krabice zahŕňa reorganizáciu optického vlákna a niekedy aj opätovné spájanie optického vlákna. Po otvorení spojovacej krabice sa pôvodná tesniaca schopnosť zničí a je potrebné vymeniť tesniaci prvok a krabicu znova uzavrieť.
