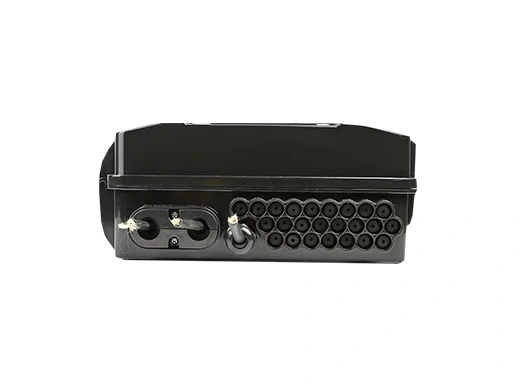

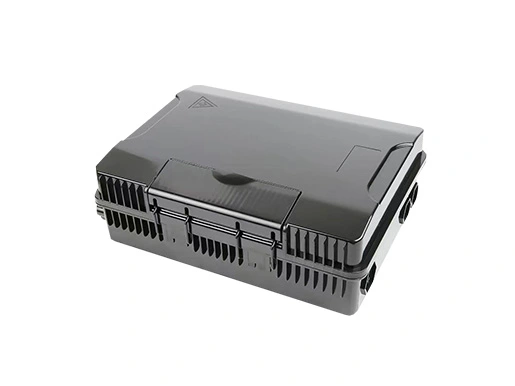

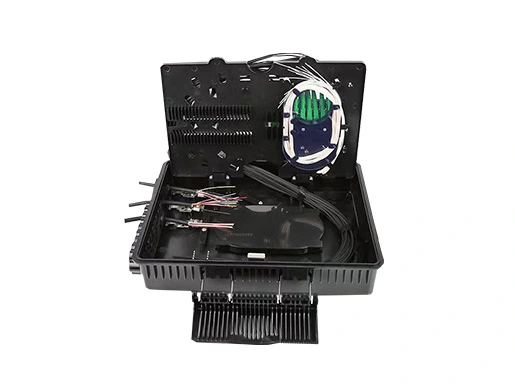

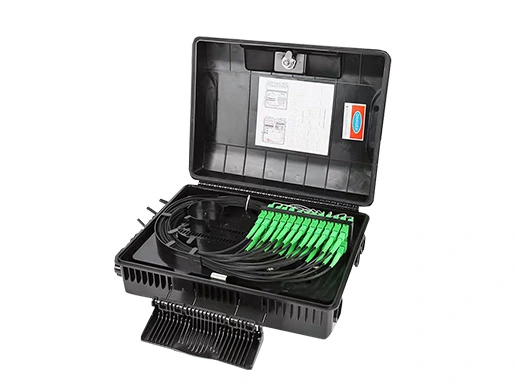

24-jadrová optická terminálová skrinka

   Vlastnosti 24-jadrovej vláknovej terminálovej skrinky

• Celková uzavretá konštrukcia.

• Materiál: PC+ABS, odolnosť voči vlhkosti, vode, prachu a starnutiu, stupeň ochrany až IP66.

• Upínanie prívodného a odbočného kábla, splicovanie vlákien, fixácia, úschova, distribúcia... všetko v jednom.

• Káble, pigtaily a patchcordy vedené vlastnými dráhami bez vzájomného rušenia, kazetová inštalácia adaptérov SC, jednoduchá údržba.

• Distribučný panel je možné vyklopiť, prívodný kábel je možné umiestniť spojovacím spôsobom, jednoduchá údržba a inštalácia.

• Skrinku je možné inštalovať na stenu alebo na stĺp, vhodná na vonkajšie aj vnútorné použitie.




  Špecifikácie 24-jadrovej vláknovej terminálovej skrinky

• Požiadavky na prostredie

  Pracovná teplota: -40℃～+85℃

  Relatívna vlhkosť: ≤85%（+30℃）

  Atmosférický tlak: 70KPa～106Kpa

• Hlavné technické údaje

  Vložný útlm: ≤0,2dB

  Spätný útlm UPC: ≥50dB

  Spätný útlm APC: ≥60dB

  Životnosť zasúvania a vysúvania: ＞1000 krát

• Technické údaje ochrany proti blesku

  Uzemňovacie zariadenie je izolované od skrinky, izolačný odpor je menší ako 2MΩ/500V（DC）；

  IR≥2MΩ/500V

  Skúšobné napätie medzi uzemňovacím zariadením a skrinkou nie je menšie ako 3000V（DC）/min, bez prepichnutia, bez preskoku; U≥3000V




  Konfiguračná tabuľka 24-jadrovej vláknovej terminálovej skrinky

Tabuľka 1 Model a konfigurácia

                Obr. 1 Rozmer skrinky                                                                            Obr. 2 Rozmer skrinky

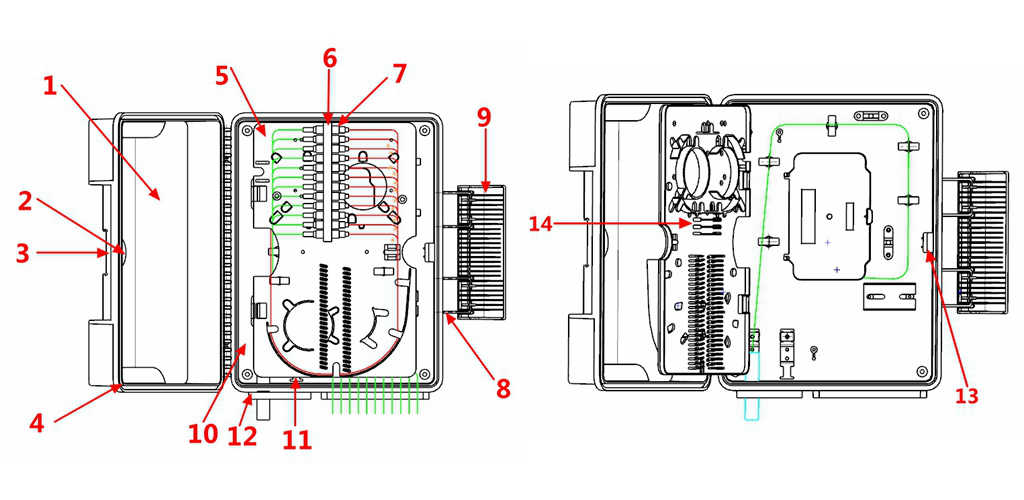

Spôsoby káblovania produktu

1. Veko；2. Uzamykací kryt；3. Zámok；4. Tesniaca podložka；5. Splicovacia klapka；6. Držiak adaptéra；7. Adaptér；8. Upevňovacia konzola zámku veka；9. Spona zámku veka；10. Základňa；11. Vrstva na upevnenie výstuže kábla；12. Vstup kábla；13. Ovládací panel；14. Montážna pozícia PLC

Inštalácia

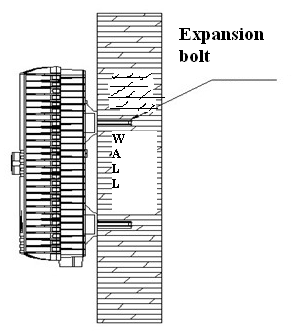

 1. Inštalácia na stenu

Vyvŕtajte 4 otvory do steny podľa rozmerov v Tabuľke 1, umiestnite expanznú skrutku Φ7,5*40, umiestnite skrinku tak, aby otvory lícovali, a utiahnite skrutkou.

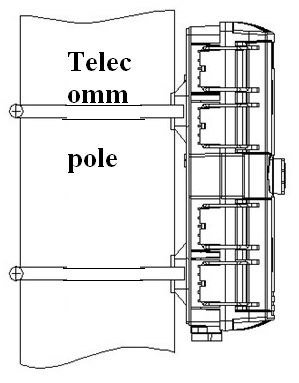

2. Inštalácia na stĺp

     Upevnite 1 sadu jednoduchého stĺpového krúžku na telekomunikačný stĺp.

                 Obr. 5 Inštalácia na stenu                                                                                   Obr. 5 Inštalácia stĺpového krúžku
