ADSS-48F ADSS optický kábel na predaj, cena

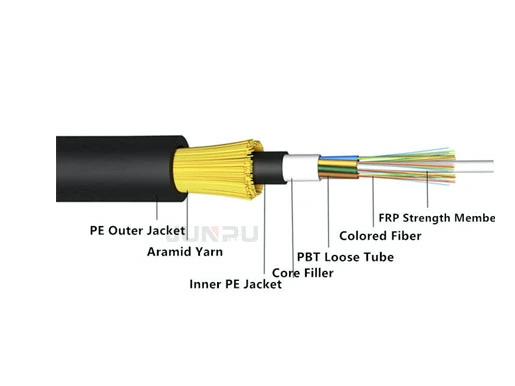

Kábel ADSS je typu s voľnými trubicami. Vlákna s priemerom 250 μm sú umiestnené do voľnej trubice vyrobenej z plastu s vysokým modulom pružnosti. Trubice sú naplnené vodoodolnou výplňovou hmotou. Trubice (a výplne) sú skrútené okolo FRP (plast vystužený vláknami) ako nekovového centrálneho nosného prvku do kompaktného a kruhového jadra kábla. Po naplnení jadra kábla výplňovou hmotou. Je pokryté tenkým vnútorným plášťom z PE (polyetylénu). Po aplikovaní skrútenej vrstvy aramidových priadzí na vnútorný plášť ako nosného prvku je kábel dokončený vonkajším plášťom z PE alebo AT (antitracking).

ZÍSKAŤ CENOVÚ PONUKU About ADSS-48F ADSS optický kábel

ADSS-48F ADSS optický kábel Stiahnuť špecifikáciu

Špecifikácie optického kábla ADSS-48F ADSS

1	Stredový nosný prvok		FRP
2	Vláknová jednotka	Voľná trubica	PBT
		Vlákno	48 jednovidových vlákien	G652D
		Počet vlákien	12 ks vlákien × 4 voľné trubice
		Farba vlákna	Modrá, Oranžová, Zelená, Hnedá, Sivá, Biela, Červená, Čierna
		Farba voľnej trubice	Modrá, Oranžová, Zelená, Hnedá, Sivá, Biela
		Výplň (vláknový gél)	Tixotropný gél
3	Vodotesná bariéra		Vodotesná priadza
4	Vodotesná bariéra		Vodotesná páska
5	Nosný prvok		Aramidové priadze
6	Trhacie lanko		1 ks
7	Vonkajší plášť		PE	10,3 +/- 0,5
Technický list
Položka			Jednotka	Parameter
Štandardná hmotnosť kábla			kg/km	80
Menovitá pevnosť v ťahu (RTS)			N	4200
Maximálne prípustné napätie (MAT)			N	1600
Denné napätie (EDS)			N	1050
Min. polomer ohybu		Krátkodobý	mm	20D
		Dlhodobý	mm	10D
Odolnosť voči stlačeniu		Krátkodobá	N/100mm	1000
		Dlhodobá	N/100mm	300
Vyhovujúca napäťová trieda vedenia			Nie viac ako 35 kV
Rozpätie			m	100
Vhodné meteorologické podmienky			Max. rýchlosť vetra: 25 m/s, bez námrazy
Prevádzka		Počas prevádzky alebo skladovania	℃	-40 ℃ - +70 ℃
Teplota		Počas kladenia	℃	-10 ℃ - +50 ℃
Koeficient útlmu vlákna v kábli			dB/km (1310 nm)	≤ 0,36 dB/km
			dB/km (1550 nm)	≤ 0,22 dB/km

Charakteristiky optického kábla ADSS-48F ADSS

Možnosť inštalácie bez vypnutia napájania
Vynikajúci výkon AT, maximálna indukcia v pracovnom bode AT plášťa môže dosiahnuť 25 kV
Nízka hmotnosť a malý priemer znižujú zaťaženie spôsobené ľadom a vetrom a zaťaženie stožiarov a zadných podpier
Veľké dĺžky rozpätí, najväčšie rozpätie je viac ako 1000 m
Dobrá odolnosť v ťahu a teplotná odolnosť
Dizajnová životnosť je 30 rokov

Použitie optického kábla ADSS-48F ADSS

Skutočný stav nadzemných elektrických vedení je plne zohľadnený pri návrhu kábla ADSS. Pre nadzemné elektrické vedenia pod 110 kV sa používa vonkajší plášť PE. Pre vedenia s napätím 110 kV a viac sa používa vonkajší plášť AT. Špecializovaný návrh množstva aramidu a procesu splietania dokáže uspokojiť požiadavky na rôzne rozpätia.
