GYTA 48 jadier - Hangzhou Junpu Optoelectronic Equipment Co.,Ltd.

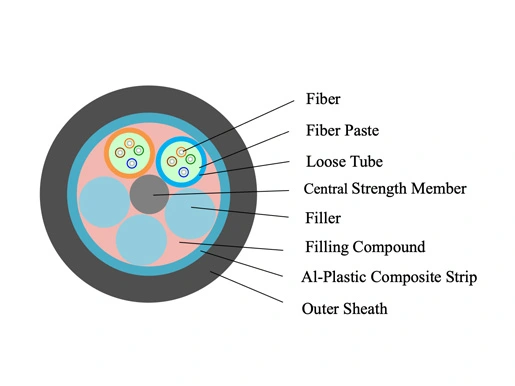

Štruktúra kábla GYTA JUNPU spočíva v vložení 250μm vlákna do voľnej trubice vyrobenej z materiálu s vysokým modulom, pričom voľná trubica je vyplnená vodotesnou zmesou. Stred jadra tvorí kovové vystužené jadro. Pre niektoré jadrá je potrebné vytlačiť vrstvu polyetylénu (PE) mimo kovového vystuženého jadra. Voľná trubica (a výplňové lano) sú skrútené okolo stredového vystuženého jadra do kompaktného a okrúhleho jadra, pričom medzera v jadre je vyplnená blokovacou výplňou proti vode. Plastom potiahnutý hliníkový pás (PL) je pozdĺžne obalený a vytlačený do polyetylénového plášťa, čím vzniká kábel.

ZÍSKAŤ CENOVÚ PONUKU About GYTA 48 jadier

GYTA 48 jadier Stiahnuť špecifikáciu

Úvod k GYTA 48 vlákien

Názov produktu: Vonkajší optický kábel GYTA

Farba: Čierny optický kábel

Oblasť použitia: nadzemné alebo podzemné vedenie

Výstužná oceľová drôt: Bronzovo fosfátovaný drôt

Počet optických vlákien: 4~288 vlákien

Materiál plášťa: obalový materiál

Povolená sila stlačenia: 1000 N/10 cm

Teplotná charakteristika: skladovacia teplota -40℃~+70℃

Inštalačná teplota: -20℃~+70℃

Špecifikácie GYTA 48 vlákien

Typ kábla	Počet vlákien	Počet ochranných trubíc	Počet plniacich šnúr	Priemer kábla mm	Hmotnosť kábla Kg/Km	Povolená ťažná sila dlhodobo/krátkodobo N	Povolená sila stlačenia dlhodobo/krátkodobo N	Polomer ohybu statický/dynamický mm
GYTA-2~6 vlákien	2~6	1	4	9,7	90	600/1500	300/1000	10D/20D
GYTA-8~12 vlákien	8~12	2	3	9,7	90	600/1500	300/1000	10D/20D
GYTA-14~18 vlákien	14~18	3	2	9,7	90	600/1500	300/1000	10D/20D
GYTA-20~24 vlákien	20~24	4	1	9,7	90	600/1500	300/1000	10D/20D
GYTA-26~30 vlákien	26~30	5	0	9,7	90	600/1500	300/1000	10D/20D
GYTA-32~36 vlákien	32~36	6	0	10,2	104	1000/3000	300/1000	10D/20D
GYTA-38~48 vlákien	38~48	4	1	11,0	117	1000/3000	300/1000	10D/20D

Vlastnosti GYTA 48 vlákien

Má dobré mechanické vlastnosti a teplotné charakteristiky.
Samotný materiál voľnej trubice má dobrú odolnosť voči vode a vysokú pevnosť.
Trubica je naplnená špeciálnym mazivom na ochranu vlákna.
Špeciálne navrhnutá kompaktná konštrukcia kábla účinne zabraňuje zmršťovaniu plášťa.
PE plášť má vynikajúcu odolnosť voči UV žiareniu.
Na zabezpečenie vodotesnosti kábla sú prijaté nasledujúce opatrenia.
Jednodrôtové centrálne výstužné jadro.
Voľná trubica je naplnená špeciálnou vodotesnou zmesou.
Plné vyplnenie jadra.
Plastová hliníková páska (APL) ako parozábrana
