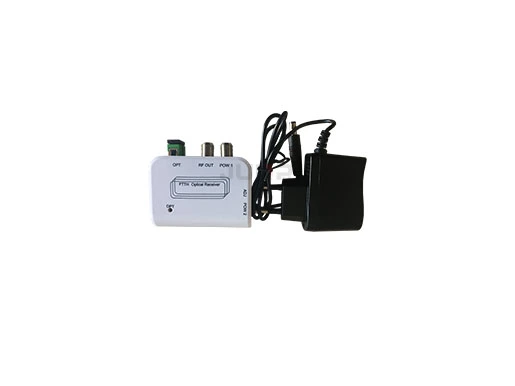

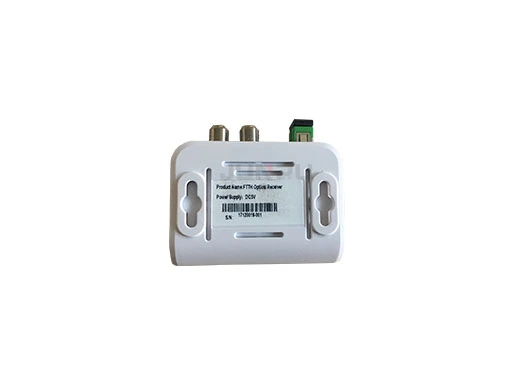

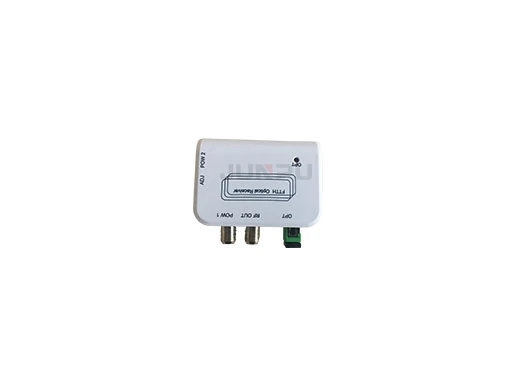

JPX86RF Aktívny optický prijímač na predaj, cena

JPX86RF, s prevádzkovou šírkou pásma 47~1000 MHz, je nízkopríkonový, vysoko výkonný, nákladovo efektívny triple play FTTH CATV optický prijímač, či už používaný v analógovej alebo digitálnej televízii. Produkt obsahuje vysoko citlivú optickú prijímaciu trubicu a špeciálny nízkošumový prispôsobovací obvod. Príjem pri vysokom optickom výkone je možné nastaviť úrovňou PAD, čím sa poskytuje obmedzený výstup, takže SR2020AW v rámci veľkého dynamického rozsahu prijímaného optického výkonu +2 dBm až -21 dBm vykazuje vynikajúce vlastnosti.

Triple play, optické vlákno do domácnosti, použitie JPX86RF môže ušetriť veľa zdrojov výkonu optického zosilňovača. Pre operátorov to môže výrazne znížiť náklady na budovanie siete.

ZÍSKAŤ CENOVÚ PONUKU About JPX86RF aktívny optický prijímač

JPX86RF aktívny optický prijímač Stiahnuť špecifikáciu

Špecifikácie aktívneho optického prijímača JPX86RF

Č.	Popis	Hodnota	Jednotka	Podmienky / Poznámky
1	Vlnová dĺžka	1100～1600	nm	1550nm s filtrom
2	Rozsah vstupného optického výkonu	-20～-1	dBm	Odporúčané -18 až -1
3	Spätná strata optického vstupu	≥45	dB
4	Šírka pásma	47～1003	MHz
5	Rovinnosť	±0,75	dB	47～1000MHz, pri 25 °C
6	Sklon	0~1,0	dB	47～1000MHz, pri 25 °C
7	Teplotná stabilita	±1,0	dB	V prevádzkovom teplotnom rozsahu (-25 ~ +65 °C)
8	Výstupná úroveň	70±2	dBuV	-15dBm vstupný optický výkon, modulácia na kanál 4,0%, merané pri 860MHz, pri 25 °C
9	Impedancia	75	Ohm
10	Spätná strata (47～1000MHz)	≥14	dB	Pri 25 °C
11	MER	≥34	dB	-15~-4dBm vstupný optický výkon
12	Napájanie	< 0,8	W
13	Prevádzková teplota	-25～65	°C
14	Skladovacia teplota	-40～70	°C
15	Skladovacia vlhkosť	≤95	%	Bez kondenzácie
16	Typ optického konektora	SC/APC		FC/ST voliteľné
17	Napájacie rozhranie	DC5V/0,5A		Externý adaptér
18	Výstupný RF konektor	F konektor		2 výstupy voliteľné
20	Rozmery	74×64×27	mm
21	Hmotnosť	0,15	kg

Vlastnosti aktívneho optického prijímača JPX86RF

Mimoriadne nízky šum (3,8% modulácia, -10dBm príjem, CNR ≥ 45,3dB).
Široký dynamický rozsah prijímaného optického výkonu: v rámci Pin=-16, MER≥36,1dB.
Použiteľný pre GPON, EPON, kompatibilný s akoukoľvek technológiou FTTx PON.
Umožňuje ušetriť veľké množstvo zdrojov optického výkonu a výrazne znižuje náklady na konfiguráciu siete.
V rámci šírky pásma 47~1000MHz vynikajúca rovinnosť (FL≤±0,75dB).
Kovové puzdro poskytuje ochranu citlivých optoelektronických zariadení.
Vysoká výstupná úroveň, vhodná pre použitie mnohými užívateľmi.
Nízka spotreba energie, vysoký výkon, vysoký pomer cena/výkon.

Použitie aktívneho optického prijímača JPX86RF

CATV FTTH
Integrácia troch sietí
FTTH PON
