Čo je EDFA? Ako funguje a prečo je dôležitý v optickej komunikácii

Optická komunikácia prostredníctvom vlákien poháňa náš moderný svet. Umožňuje prenos údajov na veľké vzdialenosti vysokou rýchlosťou. Signály však v dôsledku útlmu slabnú so vzdialenosťou. Tento problém riešia erbiom dotované vláknové zosilňovače (EDFA). Zosilňujú optické signály bez toho, aby ich konvertovali na elektrické signály. Tento článok vysvetľuje, čo sú EDFA, ako fungujú, ich využitie a ako sa líšia od polovodičových optických zosilňovačov (SOA).

Čo je to EDFA?

EDFA je zariadenie, ktoré zosilňuje optické signály v optických vláknových systémoch. Používa špeciálne vlákno dopované erbiom, prvkom vzácnych zemín. Toto vlákno posilňuje svetelné signály v rozsahu vlnových dĺžok 1550 nm, ideálne pre telekomunikácie. EDFA pracuje v pásme C (1530–1565 nm) a pásme L (1565–1600 nm), kde je útlm signálu nízky. Zosilňuje signály priamo, čím udržuje prenos dát rýchly a presný. EDFA, vynájdené v roku 1987, sa stalo kľúčovým v 90. rokoch pre diaľkovú komunikáciu.

Ako funguje EDFA?

Činnosť EDFA je založená na stimulovanej emisii. Segment optického vlákna je dopovaný iónmi erbia. Čerpací laser, zvyčajne pri 980 nm alebo 1480 nm, excituje tieto ióny do vyššieho energetického stavu. Keď slabý optický signál vstúpi do vlákna, interaguje s excitovanými iónmi. To spôsobí, že ióny uvoľnia energiu vo forme fotónov, ktoré zodpovedajú vlnovej dĺžke signálu. Výsledkom je silnejší signál. Kľúčové komponenty zahŕňajú vlákno dopované erbiom, čerpací laser, multiplexer s vlnovým delením (WDM), izolátory a optické filtre. WDM kombinuje signál a čerpacie svetlo. Izolátory zabraňujú odrazom. Filtre znižujú šum.

Prečo sú EDFA dôležité

EDFA sú nevyhnutné pre modernú komunikáciu. Zosilňujú signály bez elektrického prevodu, čím zachovávajú rýchlosť a šírku pásma. To ich robí nepostrádateľnými pre diaľkové siete, ako sú podmorské káble. EDFA tiež podporujú multiplexovanie s vlnovým delením (WDM), čím zosilňujú viacero signálov naraz. To zvyšuje kapacitu siete. Pred EDFA systémy vyžadovali zložité opticko-elektrické prevodníky. EDFA zjednodušili siete, znížili náklady a zvýšili efektivitu. Používajú sa v telekomunikáciách, káblovej televízii a dátových centrách.

Technické poznatky

Overenie trhu:

EDFA dominujú v 65% nasadení optických zosilňovačov v podmorských kábloch, čo priamo podporuje zameranie produktov JUNPU na spoľahlivé riešenia pre diaľkové trasy. To vytvára dôveryhodnosť na trhu pri diskusii o dôležitosti EDFA.

Technické porovnanie:

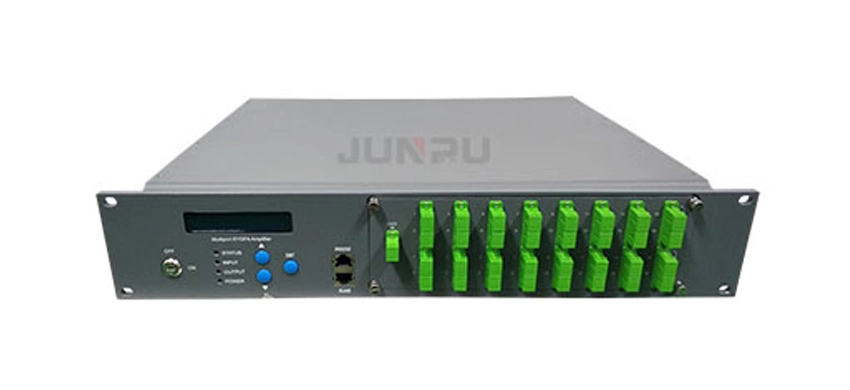

Naše EDFA spĺňajú kritické priemyselné prahové hodnoty:

Zosilnenie 30-40 dB s úrovňou šumu 4-6 dB

Presná stabilita vlnovej dĺžky 1550 nm (±0,5 nm)

Kompatibilita s DWDM:

Integrácia WDM od JUNPU umožňuje súčasné zosilnenie 40+ kanálov - kľúčový predajný argument, ktorý treba zdôrazniť pri diskusii o moderných sieťových aplikáciách.

Konkurenčná diferenciácia:

Porovnanie výkonu ukazuje, že EDFA prekonávajú SOA:

O 50% nižší šum (4-6 dB oproti 8-12 dB)

3x väčší potenciál zosilnenia (40 dB oproti 13 dB)

Na čo sa EDFA používa?

EDFA majú mnoho aplikácií v optickej komunikácii. Používajú sa ako zosilňovače výkonu, vložené zosilňovače a predzosilňovače. Zosilňovače výkonu zvyšujú výkon signálu na vysielači pre diaľkový prenos. Vložené zosilňovače obnovujú silu signálu v strede vláknovej linky. Predzosilňovače zosilňujú slabé signály predtým, ako dosiahnu prijímač. EDFA sú kritické v systémoch hustého multiplexovania s vlnovým delením (DWDM), kde zosilňujú viacero kanálov súčasne. To podporuje vysokokapacitné siete. Taktiež napájajú siete káblovej televízie a zabezpečujú, že signály dosahujú široké oblasti. V dátových centrách EDFA udržiavajú silu signálu pre rýchly prenos dát. Ich schopnosť zvládať dlhé úseky - až do 100 km - ich robí ideálnymi pre globálne komunikačné siete, vrátane podmorských káblov, ako je sieť TPC-5CN, ktorá je v prevádzke od roku 1996.

Aký je rozdiel medzi SOA a EDFA?

EDFA a polovodičové optické zosilňovače (SOA) oba zosilňujú optické signály, líšia sa však dizajnom a výkonom. EDFA používajú ako zosilňovacie médium vlákno dopované erbiom, zatiaľ čo SOA používajú polovodičový materiál. EDFA pracujú v rozsahu 1530–1565 nm, ideálnom pre nízkostratové okno telekomunikácií. SOA pracujú v širšom rozsahu vrátane 1300 nm, ale s vyšším šumom. EDFA ponúkajú vysoké zosilnenie (15–40 dB) a nízky šum (4–6 dB), čo ich robí lepšími pre diaľkové systémy. SOA majú nižšie zosilnenie a vyšší šum, čo obmedzuje ich použitie na kratšie vzdialenosti. EDFA sú väčšie a potrebujú čerpacie lasery, zatiaľ čo SOA sú kompaktné a elektricky napájané. EDFA vynikajú v systémoch WDM vďaka svojej širokej šírke pásma, zatiaľ čo SOA sú lepšie pre jednokanálové alebo kompaktné aplikácie, ako sú metropolitné siete.

Výhody a obmedzenia EDFA

EDFA ponúkajú jasné výhody. Poskytujú vysoké zosilnenie, zosilňujú signály až do 40 dB. Ich nízka úroveň šumu zabezpečuje kvalitu signálu. Pracujú v rozsahu 1550 nm, čo zodpovedá oknu s najnižším útlmom optických vlákien. EDFA majú tiež širokú šírku pásma (20–40 nm), čo podporuje viacero kanálov v systémoch WDM. Ich väzbová účinnosť s vláknami je vynikajúca, so stratami pod 0,1 dB. EDFA však majú limity. Nedokážu zosilňovať vlnové dĺžky pod 1525 nm, čo obmedzuje ich použitie. Vysoké nároky na šírku pásma môžu EDFA zaťažiť, pretože nemusia dobre škálovať pre ultra-rýchle systémy. Tiež vyžadujú presné riadenie čerpacieho výkonu a vstupného signálu, aby sa predišlo skresleniu. V porovnaní s alternatívami, ako sú Ramanove zosilňovače, môžu mať EDFA užšiu šírku pásma.

EDFA v moderných sieťach

EDFA sú kľúčové pre dnešné vysokokapacitné siete. Umožňujú diaľkovú komunikáciu a podporujú globálny internet a cloudové služby. V systémoch DWDM EDFA zosilňujú viacero vlnových dĺžok a riešia problémy ako vložný útlm a chromatická disperzia. Používajú sa v sieťach inteligentných miest, systémoch IoT a priemyselnej automatizácii. Napríklad v sieťach káblovej televízie EDFA fungujú ako výkonové zosilňovače na pokrytie veľkých oblastí. V dátových centrách zabezpečujú spoľahlivý prenos dát na veľké vzdialenosti. EDFA tiež podporujú technológie 50G PON a Combo PON, integrujúce vysokorýchlostné služby ako GPON a XGS-PON. Ich úloha v podmorských kábloch zdôrazňuje ich dôležitosť pre globálnu konektivitu. Ako siete rastú, EDFA zostávajú základným kameňom, vyvažujúcim náklady, efektivitu a výkon.

EDFA sú prelomovou technológiou v optickej komunikácii. Efektívne zosilňujú signály, čím podporujú diaľkové a vysokokapacitné siete. Ich schopnosť pracovať so systémami WDM ich robí ideálnymi pre moderné telekomunikácie, káblovú televíziu a dátové centrá. Hoci majú obmedzenia, ako sú obmedzenia vlnovej dĺžky, ich vysoké zosilnenie a nízky šum ich robia lepšími ako SOA pre mnohé aplikácie. S rastúcim dopytom po dátach budú EDFA naďalej poháňať rýchlu a spoľahlivú komunikáciu. Pochopenie ich úlohy nám pomáha oceniť technológiu, ktorá stojí za našim prepojeným svetom.
