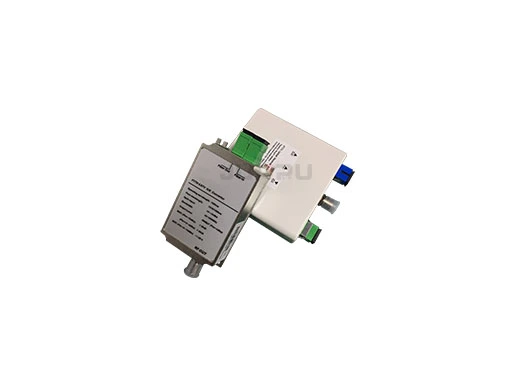

JP10RW pasívny optický prijímač na predaj, cena

JP10RW je pasívny optický prijímač s vysokou citlivosťou. Je schopný prijímať signály prenášané optickými vláknami a prevádzať ich na elektrické signály. Je vhodný pre dátové centrá a siete optickej komunikácie.

ZÍSKAŤ CENOVÚ PONUKU About JP10RW Pasívny optický prijímač

JP10RW Pasívny optický prijímač Stiahnuť špecifikáciu

Technické parametre JP10RW

Číslo položky		Jednotka	Popis	Poznámka
Rozhranie zákazníka
1	RF konektor		75Ω konektor typu „F"	Jednotná norma
2	Vstupný optický konektor		SC/APC
	Výstupný optický konektor		SC/PC
3	Jednosmerné napájanie		DC adaptér
Optické parametre
4	Vstupný optický výkon	dBm	-20 ~ +2
5	Optický spätný útľ	dB	15 (Min), 45 (Typ.)
6	Pracovná vlnová dĺžka (Rx)	nm	1100 - 1600
7	Odozva	A/W	>0,9
	Vložný útľ	dB	0,4 (Typ.), 0,6 (Max.)
	Prieniková vlnová dĺžka	nm	1310/1490
	Izolácia	dB	35 (Min)
8	Typ optického vlákna		SM 9/125μm jednovidové vlákno
RF parametre
9	Frekvenčný rozsah	MHz	40 ~1002
10	Rovinnosť pásma	dB	<±1
12	Výstupná úroveň (@AGC)	dBμV	83	Max. výstup prispôsobiteľný až na 104 dBμV
	Rozsah optického AGC	dBm	-13 ~ -2
	Rozsah RF zosilnenia	dB	22
13	Výstupná impedancia	Ohmy	75

Funkcie JP10RW

Aplikácie analógovej a digitálnej televízie FTTX a O-E prevodníkov.
Vysoká linearita, nízke skreslenie a široký rozsah optického výkonu AGC (-13 dBm až -2 dBm).
Široký rozsah prevádzkového optického vstupu od 2 do -20 dBm pri vlnových dĺžkach 1100 až 1600 nm.
Voliteľný optický vstupný výkon -2 až 1 dBm pre výstupný RF výkon.
Optický vstup -13 až -2 dBm, RF výstup: +83 dBμV na kanál pri 3,5 % OMI (22 dBmV modulačný vstup).
Plný frekvenčný rozsah 40 - 1002 MHz s CATV, malá flexibilná inštalácia a napájanie priamo na linke.
Model série TX1000AF poskytuje šírku pásma 40 - 1002 MHz, výborný zosilňovač pre slabé svetlo a jednotku na nastavenie zosilnenia, priemyselnú 8-bitovú riadiacu jednotku, pohodlné rozhranie a aplikácie pre koncových zákazníkov.

Optický vstup modelu TX1000AW s radou WDM obsahuje downstream forward path CATV analógové a digitálne signály pri 1550 nm, downstream ethernetové dáta pri 1490 nm a upstream ethernetové dáta pri 1310 nm. Optický výstup prepúšťa signály 1310 nm a 1490 nm. Vlnová dĺžka 1550 nm smeruje do fotodiódy a je zosilnená.
