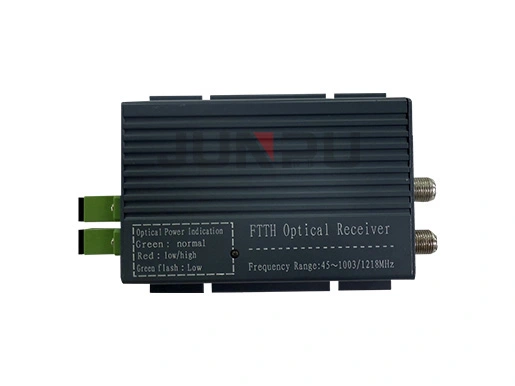

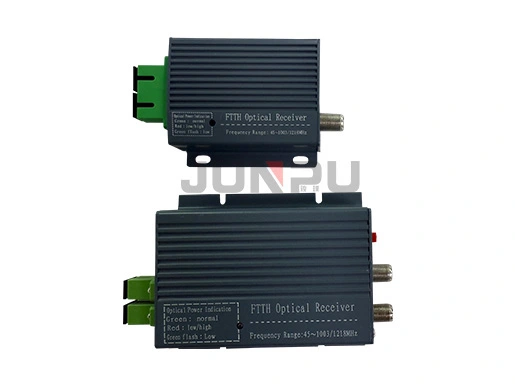

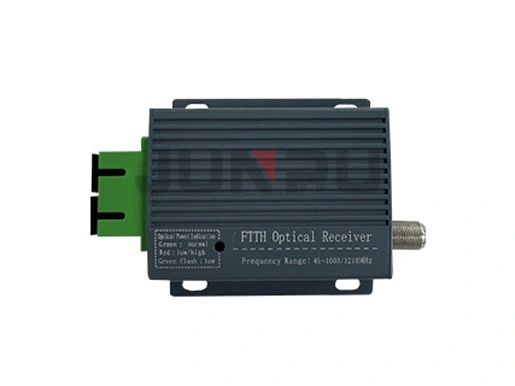

JUNPU populárny pasívny triplexorový optický WDM uzol Toto je štandardné FTTH, typ zariadenia je JP-P23W, vstupný optický konektor je SC/APC, RF výstup je 1 alebo 2 porty, forma konektora je metrická, fotoelektrická trubica prijíma len 1550nm svetlo, s WDM, forma konektora WDM je SC/APC

Digitálny modulačný signál sa prenáša v rámci rozsahu rýchlosti, úroveň digitálneho modulačného signálu (v rámci 8 MHz šírky pásma) je o 10 dB nižšia ako nosná úroveň analógového signálu a vstupný optický výkon optického prijímača je 0 dBm, meria sa C/N, CTB, CSO.

ZÍSKAŤ CENOVÚ PONUKU About Pasívny optický triplexor WDM uzol

Pasívny optický triplexor WDM uzol Stiahnuť špecifikáciu

Špecifikácie pasívneho triplexorového optického WDM uzla

Č.	Popis	Hodnota
	Zákaznícke rozhranie	XGPON pasívny uzol
1	RF konektor	F-samica alebo F-samec
2	Forma optického konektora	FC/APC alebo SC/APC alebo FC/PC alebo SC/PC
	Optický parameter
3	Odozva	≥0,9 A/W
4	Vstupný optický výkon	2~-10 dBm
5	Optická spätná strata	≥45 dB
6	Prijímacia vlnová dĺžka	1550 nm
7	Obchádzacia vlnová dĺžka	1310/1490 nm
8	Typ optického vlákna	Jednovidové
	RF parameter
9	Frekvenčný rozsah	47~1000 MHz
10	Rovinnosť v pásme (dB)	±1 @ 45~1006 MHz
11	Výstupná úroveň (dBµV)	62 @ 0 dBm vstupný výkon
12	Počet výstupných portov	1
13	CNR	≥51 dB
14	CSO	≥62 dB
15	CTB	≥65 dB
16	Výstupná impedancia RF	75 Ω
17	Odraz výstupu RF	≥16 dB @ 47~550 MHz; ≥14 dB @ 1006 MHz
